Пускатель ПБР-21
Пускатель ПБР-21 предназначен для осуществления удаленного управления исполнительными механизмами, укомплектованными электромеханическими тормозными системами.
Область применения
Пускатели ПБР-21 используются с целью построения эффективных систем автоматизации АСУТП в разных промышленных отраслях. Это могут быть объекты химической, металлургической, энергетической и других промышленных областей.
Конструкция и работа прибора
Пускатель ПБР-21 реализован в виде ударопрочного литого блока из прочного пластика. К корпусу устройства, на его задней панели, прикреплен монтажный захват для крепления пускателя на стандартный DIN-рельс.

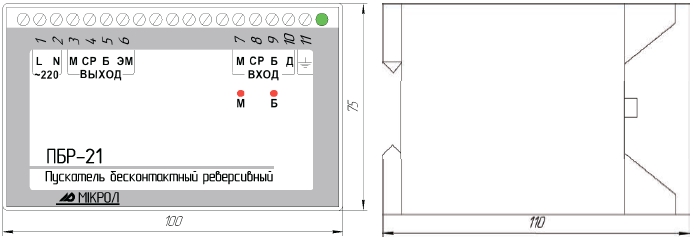

Схема габаритных размеров пускателя ПБР-21
Подключение к пускателю входных и выходных цепей осуществляется через переднюю панель, на которой расположен ряд коммутационных разъемов винтового типа. Также на лицевую панель выведены индикаторы наличия рабочего напряжения и сигнальные светодиоды «Меньше» и «Больше».

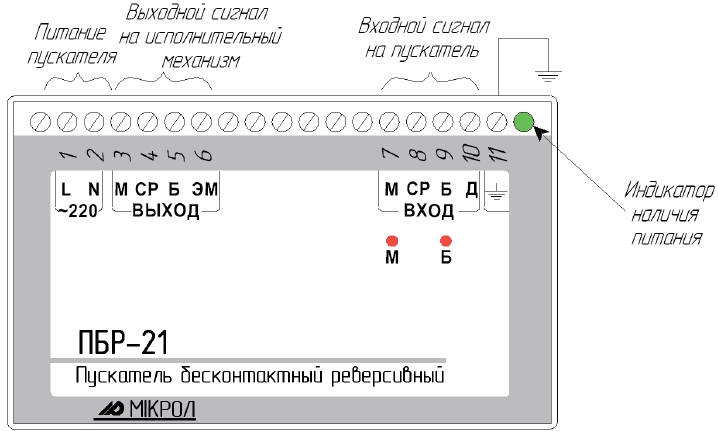

Схема внешних соединений представлена на рисунке ниже.
Схема внешних соединений прибора ПБР-21
Функционирование пускателя ПБР-21 обеспечивает электронная схема, установленная внутри корпуса. Она включает в свой состав следующие функциональные модули: систему управления бесконтактными транзисторными ключами, силовой модуль коммутации питающего напряжения для исполнительных механизмов, а также источника питания, поддерживающего возможность дистанционного управления модулем.
Технические характеристики
|
Интервалы изменения параметров дискретного сигнала на входе: |
|
|
-для режима «отключено»: |
0-3 В |
|
-для режима «включено»: |
18-30 В |
|
Наибольшее значение силы тока на входе: |
0,05 А |
|
Максимальное значение силы коммутационного тока: |
4 А |
|
Наименьшее значение изоляционного электросопротивления между цепями соединения и блоков, входом и выходом при средней температуре Т=20ºС и максимальной влажности воздуха φ=0,8: |
1,5 кВ |
|
Величина напряжения питания от сети с частотой ν=50 Гц: |
220 В |
|
Максимальная величина мощности потребления: |
7,0 Вт |
|
Показатели габаритов: |
9,50х10,0х11,0 см |
|
Максимальное значение веса: |
550 грамм |
Эксплуатационные условия
Пускатели ПБР-21 рассчитаны для функционирования в условиях закрытых взрывозащищенных помещений. Температурный режим воздушной среды должен поддерживаться в пределах от -400С до +700С. По своей конструкции устройство защищено от проникновения влаги и пыли на уровне IP30.
