Привод ПЭМ-01

Электромагнитный привод ПЭМ-01 представляет собой электромагнитное устройство, применяемое в системах управления гидравлическими и пневматическими исполнительными устройствами. Благодаря этому электромеханическому узлу можно осуществлять контроль и управление функционированием трубопроводных систем, обеспечивающих подачу рабочих жидкостей и газов к промышленным установкам, бытовым объектам, а также к холодильному и нагревательному оборудованию, располагаемому на промышленных суднах.

Функциональное предназначение

Электромагнитный привод ПЭМ-01 обеспечивает выполнение следующих действий:

• открытие/закрытие проходов для газо- гидроарматуры;
• дистанционное отключение моторов;
• регулировка и управление величиной крутящего момента двигателей;
• активация системы сигнального оповещения;
• фиксирование положения исполнительного устройства;

Особенности функционирования клапана

Работа привода ПЭМ-01 обеспечивается за счет использования электромагнитной системы, якорь которой играет роль запорного элемента рабочего прохода. При поступлении на катушку клапана рабочего напряжения формируется магнитный поток определенной величины. Под действием магнитного поля происходит втягивание якоря, который перекрывает проход жидкости или газу. В начальное положение якорь возвращается под воздействием силы земного притяжения, когда напряжение с катушки снимается. Поэтому, при установке устройства ПЭМ-01 следует обеспечить его вертикальное расположение с ориентацией якоря вниз.

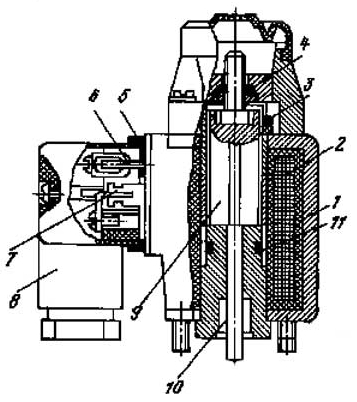

Конструкционная схема привода ПЭМ-01

1. магнитопровода;
2. катушки опрессованной пластмассой;
3. специальные уплотнительные кольца;
4. специальные уплотнительные кольца;
5. специальные уплотнительные кольца;
6. контакты катушки;
7. контакты катушки;
8. контактного устройства;
9. якорь;
10. фланец;
11. специальные уплотнительные кольца.

Условия эксплуатации

Приводы этого типа рассчитаны для эксплуатации на высотах над линией уровня моря до 4300 метров. Температура рабочей среды может меняться в пределах значений от -45⁰С до +125⁰С. Предельное давление в рабочей полости устройства может достигать значения в 3 МПа.

Рабочее положение привода ПЭМ-01 вертикальное, с ориентацией якоря вниз. Допускается незначительное отклонение от вертикали на величину не больше 15⁰ в ту или иную сторону. Могут быть незначительные вибрации на месте установки устройства – с амплитудой не больше 1 мм и частотой до 60 Гц. При использовании привода на суднах допускается их крен до 15⁰.

Технические характеристики

Обозначение при заказе

ПЭМ01-ХХХХ22-ХХХХ где:

• ПЭМ - буквенное обозначение серии;
• 01 - номер разработки;
• ХХ - габарит электромагнита в зависимости от значения номинальной работы:
• Х - род тока питающей сети: 1 - переменный, 2 - постоянный;
• Х - исполнение электромагнитов по способу воздействия на исполнительный механизм: 1 - одностороннего действия, тянущие, толкающие исполнительный механизм клапана,
• 2 - одностороннего действия, тянущие якорь - затвор клапана;
• 2 - режим работы (значение относительной продолжительности включения) ПВ = 100%;
• 2 - конструктивное исполнение выводов катушки: с электрическим соединителем;
• ХХ - степень защиты по ГОСТ 14255-69 IР65;
• ХХ - климатическое исполнение и категория размещения по ГОСТ - 15150-69 (У3, У5, Т3, ОМ5, УХЛ4).
