Привод электромагнитный серии КМП…М для тормозных устройств и запорной арматуры
Электромагниты тормозные постоянного тока КМП-4М и КМП-2М предназначены для использования в качестве электромагнитного привода различных механизмов, которым требуется поступательное перемещение рабочего органа при значительном усилии (клапаны, задвижки и т.п.).
Основная сфера применения электромагнита КМП-4М - импульсные предохранительные клапаны серии 586, а именно: 586-20-ЭМ-01; 586-20-ЭМ-02; 586-20-ЭМ-03; 586-20-ЭМФ-03; 586-20-ЭМФ-04.
Электромагниты КМП-4М серийно поставляются на ведущие предприятия-изготовители клапанов серии 586.
Отличительной особенностью электромагнитов серии КМП…М по сравнению с серии КМП…А являются уменьшенные габариты и увеличенная степень защиты.
Электромагниты КМП-2М и КМП-4М рекомендуются для замены устаревших электромагнитов КМП-2А; ВМ 12 и КМП-4А; ВМ 14.
Конструкция электромагнита:
- По способу воздействия на исполнительный механизм электромагнит изготавливается тянущего исполнения.
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Степень защиты привода - IP30.
- Вывод катушки выполнен через штепсельный разъём ШР20.
- Привод выпускается для включения в сеть постоянного тока напряжением до 440В.
Основные технические параметры
| Наименование параметра | Значение параметра | |
| КМП-2М | КМП-4М | |
| Номинальное напряжение, пост. тока, В | 24, 110, 220, 440 | |
| Номинальное тяговое усилие при номинальном ходе якоря, не менее, Н, при: | ||
| - ПВ = 25% | 115 | 370 |
| - ПВ = 40% | 80 | 300 |
| - ПВ = 100% | 35 | 120 |
| Номинальный ход якоря, мм | 40 | 80 |
| Потребляемая мощность, не более, Вт, для: | ||
| - ПВ = 25% | 300 | 650 |
| - ПВ = 40% | 190 | 450 |
| - ПВ = 100% | 75 | 170 |
| Масса якоря, кг | 1,5 | 3,7 |
| Масса электромагнита, кг | 7,5 | 31 |

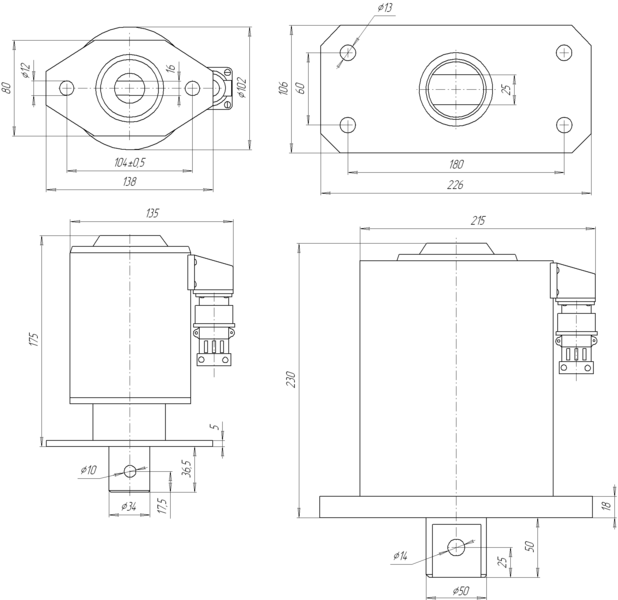

Габаритные и присоединительные размеры электромагнитов КМП – 2М и КМП – 4М
Структура условного обозначения привода серии КМП…М
