Приспособление СТИ-10Т предназначено для вырезания образцов бумаги, картона и гофрокартона площадью 100см² при измерении массы одного метра квадратного продукции согласно ГОСТ 13199-88.

Комплект поставки

• Приспособление для вырезки образцов гофрированного картона СТИ-10Т - 1 шт.
• Нож запасной - 1 шт,
• Паспорт - 1 экз.

Технические характеристики

Особенности

• В приспособлении используются высококачественные сменные лезвия, которые обеспечивают длительный срок эксплуатации при высоком качестве вырезании образца.
• Полученный образец взвешивают и умножают на 100, получая значения в г/м².

Исполнение

Приспособление представляет собой корпус 1, с установленным в центре винтом 2. На винте закреплено прямоугольное основание 3. На основании крепится держатель ножа 4 . Режущая кромка ножа 5, расположена таким образом, что она режет картон по часовой стрелке. Вращение держателя производится ручкой 6. На винте находятся две контргайки 7, которые служат для своевременной остановки вращения винта, что приводит к прекращению вырезки образца. В корпусе закреплены ножки 8 для установки приспособления на материал.

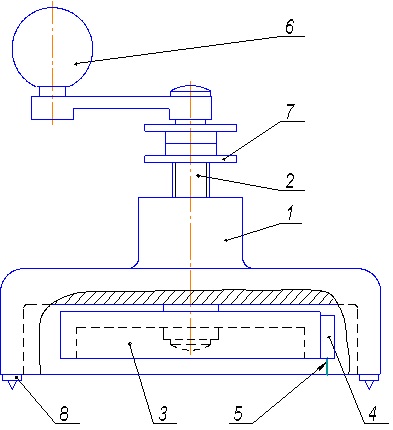

Рис.1. Общий вид приспособления СТИ-10Т, где:

1 - корпус, 2 - винт, 3 - прямоугольное основание, 4 - держатель ножа, 5 - нож, 6 - ручка, 7 - контргайка, 8 - ножка.
