Приемник П-900

Цена по запросу
Артикул:
9404
  • Описание
  • Гарантии

Приемник П-900 представляет собой прибор поиска места прокладывания электрического кабеля или локализации возможных повреждений кабельных электротрасс. Для выполнения перечисленных процедур могут использоваться две методики индукционная или акустическая.

Индукционный метод

С его помощью можно определить:

  • где проложена трасса подземной кабельной линии;
  • местоположение проложенных кабелей силового типа;
  • глубину прокладывания кабеля;
  • место, в котором кабель имеет замыкание своих проводников.

Применение этой методики предусматривает необходимость использования генератора звуковых частот типа ГЗЧ 2500.

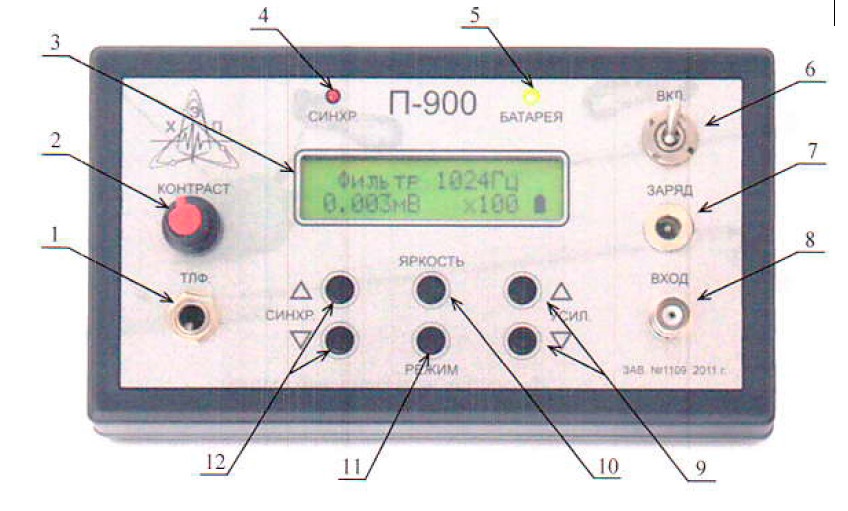

Панель управления приемника П-900

рис.1 - Панель управления приемника П-900

Панель управления приемника П-900 содержит:

  1. Разъем «ТЛФ» для подключения головных телефонов;
  2. переменный резистор «КОНТРАСТ» настройки контрастности жидкокристаллического индикатора;
  3. ЖКИ;
  4. индикатор «СИНХР.» синхронизации;
  5. индикатор «ЗАРЯД»;
  6. тумблер «ВКЛ.» включения питания;
  7. разъём «ЗАРЯД» для подключения зарядного устройства;
  8. разъём «ВХОД» для подключения датчика;
  9. кнопки «УСИЛ.» Регулировки усиления основного канала;
  10. кнопка «Яркость»;
  11. кнопка «Режим»;
  12. кнопка «СИНХР.» регулировки усиления канала синхронизации (в режиме акустики).

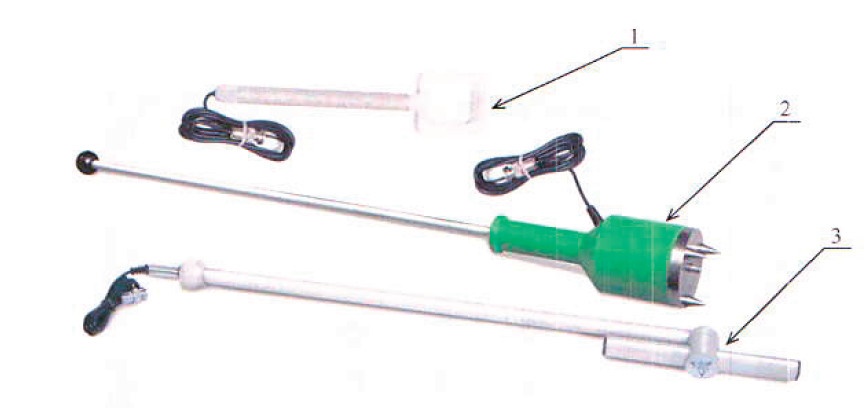

Внешний вид датчика П-900

рис. 2 - Внешний вид датчика П-900

Датчик приемника П-900 содерждит:



  1. Датчик индукции(рамка).
  2. Датчик акустический.
  3. Датчик индукционный.

Акустический метод

Он применяется для определения:

  • места повреждения изоляционного слоя в высоковольтном силовом кабеле.

При использовании этой методики устройство работает совместно с импульсным генератором типа ГАУВ 5.

Функционирование устройства

Работа по индукционной методике

Генератор звуковых частот подключается к проводникам исследуемого кабеля. Протекаемый проводниками переменный ток генерирует образование вокруг кабеля магнитное поле. Под воздействием напряжения этого поля в индукционном датчике формируется ток, который усиливается и передается на устройство цифровой индикации и звуковой сигнализации.

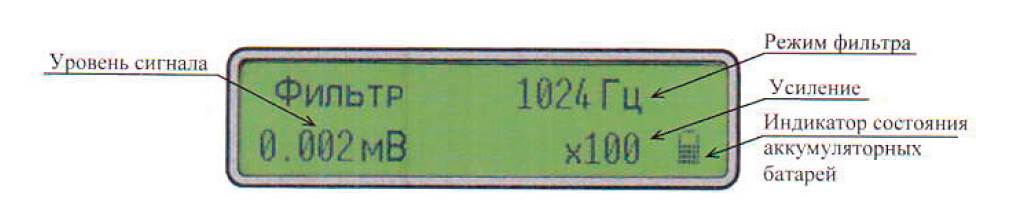

Вид ЖКИ в режиме индукционного поиска

рис. 3 - Вид ЖКИ в режиме индукционного поиска

Измерения по акустическому методу

На исследуемый электрический кабель подают высокое напряжение, которое в месте повреждения вызывают пробой, сопровождаемый электрическим разрядом. Звук от разряда фиксируется акустическим датчиком прибора, усиливается и подается на микрофоны.

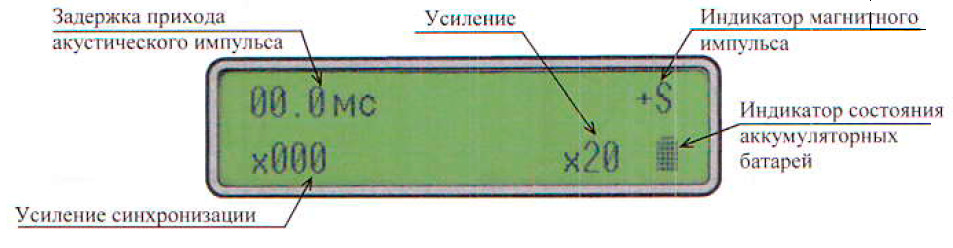

Вид ЖКИ в режиме акустического поиска

рис. 4 - Вид ЖКИ в режиме акустического поиска

Технические характеристики

Используемые значения активных частот:

1.024 кГц

2.048 кГц

Показатель чувствительности при максимальных усилениях:

20 мкВ

Показатель чувствительности при минимальных усилениях:

0.5 В

Величина полосы пропускания для уровня -3дБ:

10 Гц

12 Гц

Значение полосы пропускания для акустического режима:

20 Кц…2.200 кГц

Продолжительность непрерывной работы:

не меньше 16 часов

Система питания от встроенного аккумулятора:

6 В, 2,5 кАч
