Прибор показывающий КПД1-504 относится устройствам, используемым в системах контроля и регулирования параметров неэлектрических величин. Такой контроль обеспечивается посредством преобразования измеренного значения в сигналы комплексной взаимоиндуктивности с показателями 0….10 мГн или 10….0….10 мГн. Для измерений величин применяются дифтрансформаторные датчики.

С помощью приборов КПД1-504 можно измерять параметры следующих величин неэлектрического происхождения:

• Давление и его перепады;
• Расход;
• Уровень;
• Показатель разреженности (вакуума).

Конструкция и работа

КПД1-504 реализован в виде корпусного прибора прямоугольной формы и предназначен для щитового монтажа. На лицевой панели устройства имеется измерительная шкала с указателем-стрелкой, которые можно отградуировать на показания значений неэлектрических величин.

Для измерения этих величин используются специальные датчики – дифтрансформаторного типа. Они могут подключаться с помощью имеющихся разъемов, расположенных на тыльной стороне устройства.

Условия эксплуатации

КПД1-504 предназначены для установки в помещениях с неагрессивной и взрывобезопасной средой. Ее температурный режим должен поддерживаться в интервале значений от +5⁰С до +50⁰С, а показатель приведенной влажности при Т=+35⁰С может составлять 80%. Оптимальным давлением атмосферы считается 85…105 кПа.

Технические характеристики

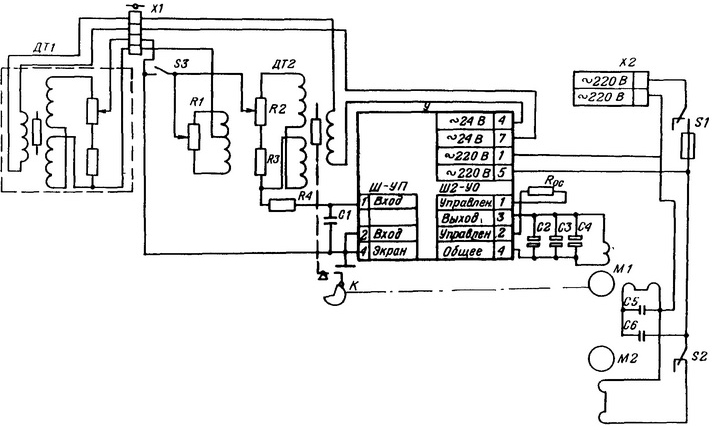

Электрическая схема показывающего прибора типа КПД1

Комплект поставки

1. Прибор КПД1-504;
2. Приставка ДВН1-01 (по требованию клиента);
3. Крепежные угольники;
4. Ключ к прибору;
5. Коробка с запасными частями;
6. Паспорт.
