Преобразователь сигналов PSA-02
Преобразователь PSA-02 служит для преобразования сигналов, получаемых от термометров сопротивления в процессе контроля температурного режима с помощью термодатчиков. Преобразуемые сигналы являются нормированными сигналами постоянного тока в интервале значений от 4 до 20·10-3 А.
Область применения
Преобразователи токовых сигналов PSA-02 имеют широкое распространение в системах управления и контроля различным промышленным оборудованием, которое поддерживает процессы, реализуемые при низких или высоких температурах. Использование этого вида датчиков позволит исключить потребность в многоканальных контроллерах термосопротивлений, которые не могут устанавливаться во взрывоопасной среде и требуют монтажа за пределами этой зоны.
Особенности преобразователя
PSA-02 является одноканальной системой преобразования сигнала, которая устанавливается в головку датчиков термосопротивлений. В комплекте с датчиками преобразователи могут применяться во взрывоопасной зоне как внутри помещения, так и снаружи. Зависимость выходных сигналов термодатчиков от температуры носит линейный характер, а поддерживаемый диапазон контролируемых температур находится в пределах значений от -2000С до +5000С.
Отличительной чертой преобразователей PSA-02 в комплекте с модулем искрозащиты PSA-03Ех04 является их искрозащитное исполнение и маркировка взрывозащиты 1ExibIIBT4.
Датчики, с которыми устанавливается преобразователь, могут поддерживать 2-, 3- или 4-проводную схему включения. Преобразователь с блоком искрозащиты включается по двухпроводной схеме.

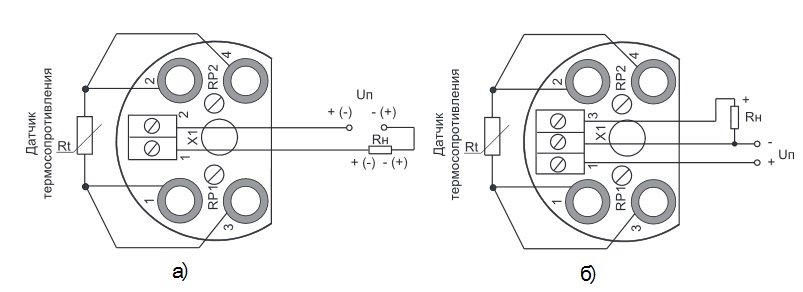

рис. 1 - Схема подключения преобразователя PSA-02
а) PSA-02.02.ХХ.ХХ.ХХ; б) PSA-02.03.ХХ.ХХ.ХХ.
Конструкционное исполнение
Преобразователь PSA-02 реализован в виде компактной печатной платы, рассчитанной для установки в головку термодатчика сопротивления. Головка гарантирует защиту преобразователю на уровне IP56. На плате располагаются коммутационные выводы для подключения внешних проводников и отверстия для установки преобразователя на штыри датчика с фиксацией при помощи 4-х гаек. Для удобства монтажа и вывода внешних проводников в датчике может использоваться кабельный ввод Ех.

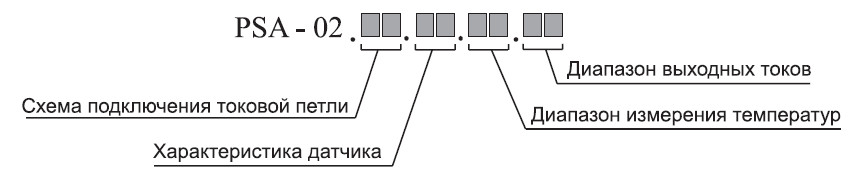

рис. 2 - Система обозначений PSA-02
|
Код |
Описание |
|
02 |
Двухпроводная |
|
03 |
Трехпроводная |
Диапазон измеряемых температур
|
Код |
Значения |
|
50 |
(-200…+50)°С |
|
51 |
(-100…+100)°С |
|
52 |
(-50…+100)°С |
|
53 |
(-50…+150)°С |
|
54 |
(-50…+180)°С |
|
55 |
(-50…+200)°С |
|
56 |
(-50…+350)°С |
|
57 |
(-20…+200)°С |
|
58 |
(0…+100)°С |
|
59 |
(0…+125)°С |
|
60 |
(0…+150)°С |
|
61 |
(0…+200)°С |
|
62 |
(0…+500)°С |
|
63 |
(0…+600)°С |
|
64 |
(-50…+50)°С |
|
65 |
(0…+50)°С |
НСХ термосопротивлений ТСМ и ТСП
|
Код |
Значения |
|
01 |
10М W100 = 1,428; W100 = 1,426 |
|
02 |
50М W100 = 1,428; W100 = 1,426 |
|
03 |
100М W100 = 1,428; W100 = 1,426 |
|
04 |
50П W100 = 1,385; W100 = 1,391 |
|
05 |
100П W100 = 1,385; W100 = 1,391 |
|
06 |
Pt 100 a = 0,00385; a = 0,00392; |
|
07 |
Pt 500 a = 0,00385; a = 0,00392; |
|
08 |
Pt 1000 a = 0,00385; a = 0,00392; |
Диапазон выходных сигналов постоянного тока
|
Код |
Значения |
|
10 |
(0…5)мА |
|
11 |
(0…20)мА |
|
12 |
(4…20)мА |
Условия эксплуатации
Преобразователи этой серии рассчитаны для использования при температуре воздушной среды в зоне эксплуатации не ниже -400С и не выше +600С. Показатель относительной влажности воздуха может составлять 98% при температуре +350С.
Технические характеристики
|
Вход |
|
|
Ток питания датчика: |
не более 1,2 мА |
|
Схема подключения датчиков термосопротивлений |
двух-, трех-, четырехпроводная |
|
Пределы основной приведенной к диапазону преобразования погрешности |
±0,25% |
|
Выход |
|
|
Зависимость выходного сигнала от изменения измеряемой температуры: |
|
|
для датчиков с чувствительным элементом из меди |
линейная |
|
для датчиков с чувствительным элементом из платины |
с коррекцией нелинейности НСХ датчика |
|
Схема подключения токовой петли: |
|
|
для диапазона выходного тока (0...5) мА, (0...20) мА |
трехпроводная |
|
для диапазона выходного тока (4...20) мА |
двухпроводная |
|
Сопротивление нагрузки выхода преобразователя с выходным нормированным сигналом постоянного тока: |
|
|
для диапазона выходного тока 0...5 мА |
не более 1100 Ом |
|
для диапазона выходного тока (0...20) мА |
не более 520 Ом |
|
для диапазона выходного тока (4...20) мА |
не более 520 Ом |
|
Время установления выходного сигнала от 10% до 90% |
100…500 мс. |
|
Дополнительная погрешность в рабочем диапазоне температур |
±0,15%/10°С |
|
Питание преобразователей |
напряжение постоянного тока в диапазоне +8…+26 В |
|
Рабочая температура окружающего воздуха для преобразователя |
от -40 до +60°С |
|
Относительная влажность |
98% при температуре +35°С |
|
Температура хранения |
от -20 до +50°С |
