Преобразователь фазового сдвига ПНС-4 предназначен для реализации процедур преобразования фазовых сдвигов между напряжениями и током в сети переменного тока. После преобразования, на выходе, получают токовый унифицированный 1- или 2-полярный сигнал аналогового типа.

Функциональное назначение

ПНС-преобразователи этого вида используются с целью контроля электросетей и установок, а также для проведения процессов телемеханизации и автоматизации объектов сектора электроэнергетики. Также эти устройства широко применяются для построения систем АСУТП электрифицированных объектов в разных промышленных отраслях.

Конструкционные особенности

Преобразователи производятся в виде блочного устройства с ударопрочным пластиковым корпусом. На задней стенке корпуса прикреплен монтажный захват для установки прибора на стандартную DIN-рейку.

Подключение входных и выходных цепей осуществляется через лицевую панель, на которой размещены соответствующие коммутационные разъемы. О подаче напряжения на преобразователь и его функционирование будет свидетельствовать свечение светодиодного индикатора зеленого цвета.

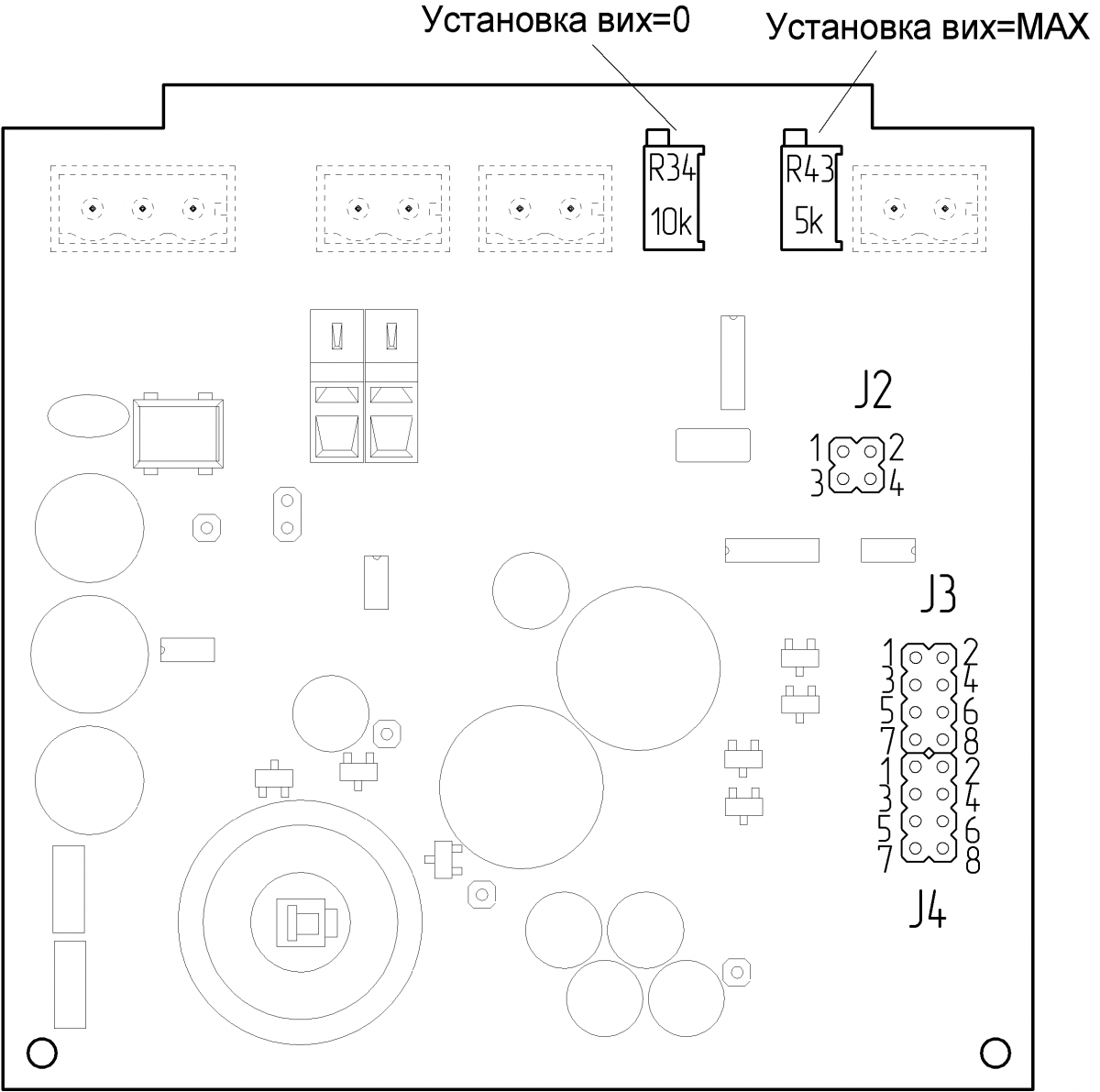

рис. 1 - Схема расположения органов регулирования и элементов настройки ПНС-4

Технические характеристики

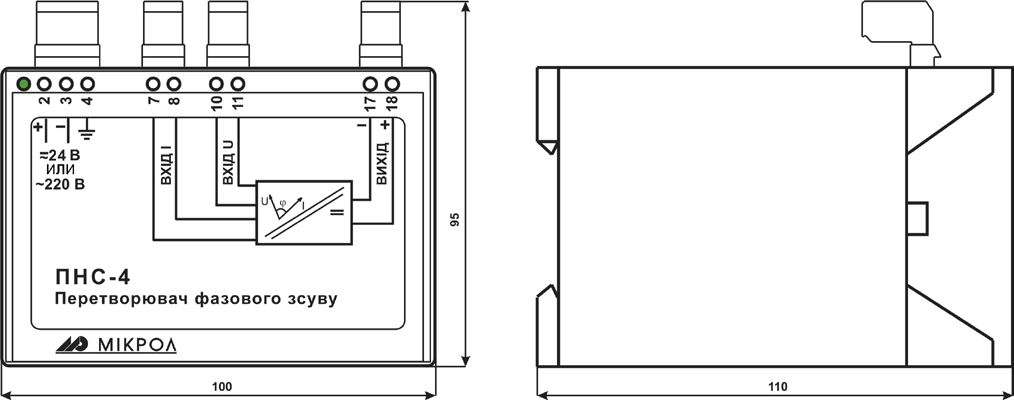

рис. 2 - Габаритные размеры ПНС-4

Эксплуатационные условия

Устройства этого типа производятся в конструкции, отвечающей 4-группе климатического исполнения. Это предусматривает возможным функционирование прибора в температурном режиме от -400С до +700С.

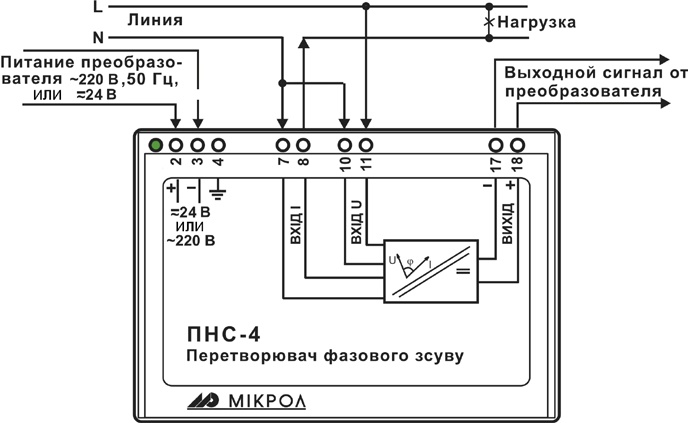

рис. 3- Схема внешних соединений ПНС-4

Конструкция устройства отвечает уровню защищенности от влаги и пыли IP30. Устройства должны эксплуатироваться в закрытых помещениях со взрывобезопасной средой.

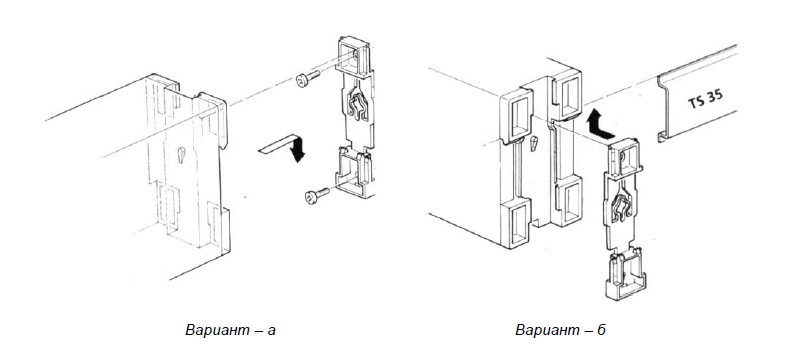

рис. 4 - Схема вариантов крепления блока БПТ-22 на щите.jpg

а) - на плоскость; б) - путем прикладывания задней стенкой блока к DIN-рельсу
