Преобразователь КВИП

Выпрямительно-инверторный преобразователь КВИП предназначен для эффективной регулировки частоты вращения электродвигателей асинхронного типа, которые имеют фазный ротор и поддерживают отдачу энергии скольжения в электрическую цепь. Оборудование этого типа рассчитано для совместной работы с одно- либо двухдвигательными электрическими приводами, работающими на переменном токе и собранными по схеме АВК.

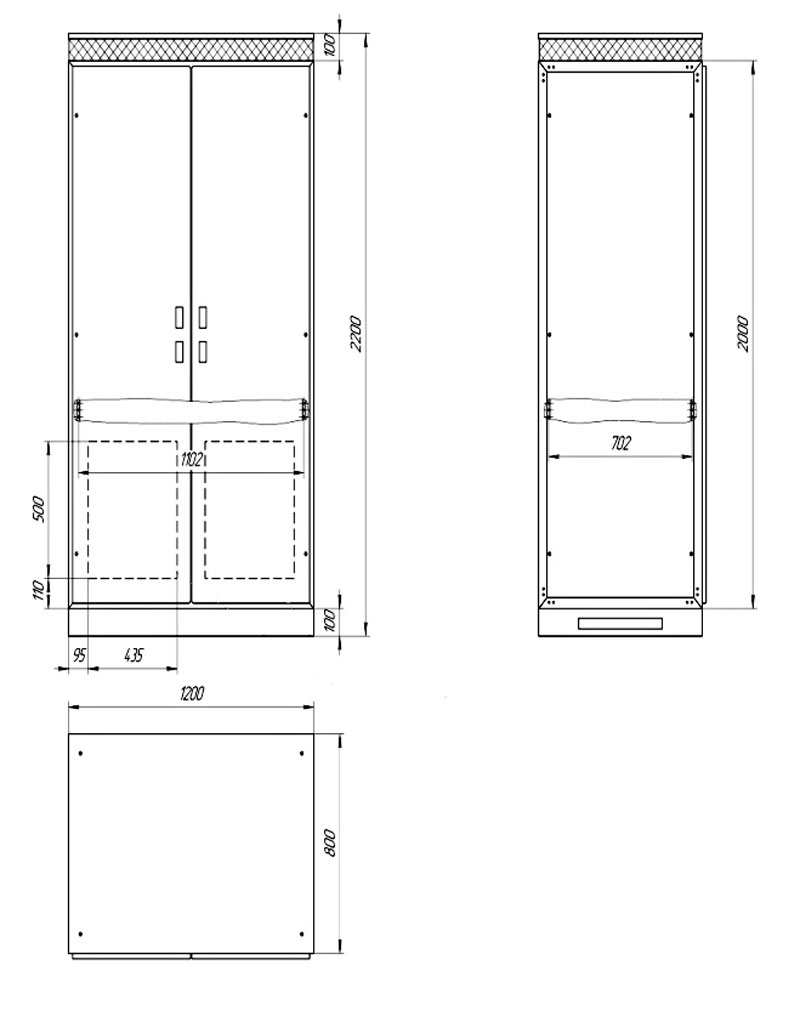

Исполнение преобразователя

Преобразователи этого вида реализованы в виде системы блочных устройств, к которым относятся общий модуль управления, силовой шкаф и блок сглаживающего реактора, которые устанавливаются для каждого привода. Охлаждение функциональных блоков является воздушным – для двух последних блоков оно естественное пассивное, а для общего блока – принудительное от вентиляторов.

Ввод токоподводящих кабелей осуществляется через днище корпуса блоков, а связь между ними реализована при помощи специальных перемычек.

На лицевой панели каждого из блоков, которая выполнена в виде дверцы, расположены стрелочные измерительные устройства, элементы световой индикации, функциональные кнопки управления коммутационными устройствами, а также ключ установки режима управления аппаратами – дистанционный или местный.

Функционирование оборудования

Процедура регулирования частоты в АВК реализована посредством введения в роторную цепь добавочной ЭДС, которую генерирует посторонний источник. Роль такого источника может играть тиристорный преобразователь, имеющий в своей конструкции согласующий трансформатор питания и сглаживающий дроссель.

На базе тиристорного или диодного выпрямителя и тиристорного инвертора, которые поддерживают управление ротором каждого из двигателей, формируется преобразовательная часть комплекса.

Технические характеристики

Комплектация

• Система преобразования КВИП;
• Техпаспорт;
• Эксплуатационное руководство.
