Преобразователь ELL 4020-222-10

Форма заявки
Наличие: в наличии есть
Артикул:
11319
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Гарантии

Преобразователь ELL 4020-222-10 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Работа устройства

Преобразователи 4-ой серии являются новым поколением тиристорных преобразователей, разработанных на базе современных цифровых технологий (DSP/FPGA), что обеспечивает приводу разнообразные функциональные возможности, высокую надежность и стабильность эксплуатационных характеристик.

Преобразователи обеспечивают четырeквадрантноe двухзонное управление скоростью двигателя с возможностью для работы в трех зонах.

  • первая зона – работа с постоянным крутящим моментом;
  • вторая зона – работа с постоянной мощностью;
  • третья зона – работа с уменьшением мощности.

Устройство предназначено для применения на оборудовании различного типа, выполняющем операции резания или механической обработки, полировки, гибки, шлифовки или выпрямления. Устройство применимо в различных областях промышленности, таких как металло- и деревообрабатывающая промышленность, обработка листового металла, камня, резины, текстиля и прочее.

Технические характеристики

Преобразователь, тип: 4020
Номинальный ток якоря, A 200
Максимальный ток якоря, A 400
Напряжение силового питания, V 3х380,+10 / –15%
Частота силового напряжение питания, Hz 45 ÷ 65
Максимальное напряжение якоря, V 440
Динамическое токоограничение якоря Программируемое по функцию1/n
Максимальный диапазон номинального тока возбуждения, A 4.7 / 12 / 20
Максимальное напряжение возбуждения 320VDC при UF= 380VAC
Датчик обратной связи по скорости/ позиции Тахогенератор, энкодер или ЭДС/энкодер
Задание для скорости Аналоговое / параллельный код /серийный интерфейс
Задание для позиции Внутреннее цифровое задание /серийный интерфейс
Диапазон регулирования скорости 1:10000
Ориентированное торможение Встроенное
Максимальное напряжение тахогенератора, V ± 193при NMAX
Аналоговый вход ±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком
Аналоговыe выходы 2выхода,±10V, 2 mA
Цифровые входы 18 входов, ± 24V, 10mA
Цифровые выходы 5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A
Серийные интерфейсы RS232Cдо 9600 bps RS422/RS485 до 115 200 bps
Режим работы Продолжительный S1
Степень защиты ІP 20

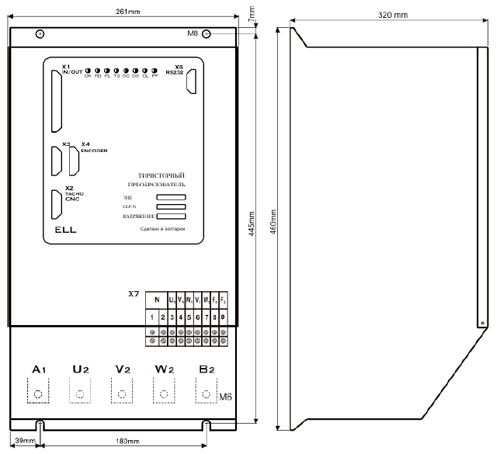

Рис.1. Схема габаритных размеров преобразователя ELL 4020-222-10
Рис.1. Схема габаритных размеров преобразователя ELL 4020-222-10

Особенности

Особенностями электроприводов серии ELL 4020-222-10 являются:

  • прецизионноe четырехквадрантное управление двигателями постоянного тока с независимым возбуждением
  • основные режимы работы -  управление скоростью/ управление моментом/ с управлением позицией от внутренного задания и с MODBUS;
  • номинальный ток якоря  200А
  • максимальный ток якоря 400А
  • реверсивный
  • напряжение сети питания 3х400В
  • динамическое токоограничение якоря программируемое
  • диапазон номинального тока возбуждения 12А
  • диапазон регулирования скорости 10000:1
  • ориентированное торможение  .
  • обратная связь по скорости от тахогенератора, энкодера или от ЭДС якоря
  • задание для скорости: аналоговое ±10V/ аналоговое однополярное 0 ÷ 10V со знаком/ цифровое с параллельным кодом до 14 бита/ серийный интерфейс
  • задание для позиции: внешнее цифровое с параллельным кодом до 14 bit/ внутреннее цифровое задание/ по последовательному интерфейсу
  • последовательный интерфейс RS232 со скоростью 9600 bps(для настройки преобразователя) / последовательный интерфейс RS485 со скоростью до 115200 bps (для управления преобразователям)
  • управление преобразователям по интерфейсу MODBUS
  • настройка преобразователя с системой параметров группированных в шестнадцати группах
  • история ошибок с возможностью просмотра последних шестнадцати сообщений об возникнувших ошибках
  • система программируемых и аппаратных защит, обеспечивающих безопасную работу преобразователя и электропривода
  • история ошибок с возможностью просмотра последних шестнадцати сообщений об возникнувших ошибках
  • специальные средства для предварительной настройки привода
  • проверка состояния цифровых входов и выходов
  • проверка состояния датчика обратной связи по скорости
  • проверка состояния датчика обратной связи по позиции
  • оценка качества сети питания
  • 18 цифровых входов, ± 24V, 10mA
  • 5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A
  • без модуля аналоговых выходов, программируемых, ±10V, 2 mA (согласно заказа)
  • настройка параметров с компьютерной программой ELL RS232 V2.0 под ОС WINDOWS;
