Преобразователь ELL 4005-222-10

Цена по запросу
Артикул:
11277
  • Описание
  • Гарантии

Преобразователь ELL 4005-222-10 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Преимущества

Особенностями преобразователей ELL 4005-222-10 являются:

  • прецизионноe четырехквадрантное управление двигателями постоянного тока с независимым возбуждением
  • основные режимы работы -  управление скоростью/ управление моментом/ с управлением позицией от внутренного задания и с MODBUS;
  • номинальный ток якоря  50А
  • максимальный ток якоря 100А
  • реверсивный
  • напряжение сети питания 3х400В
  • динамическое токоограничение якоря программируемое
  • диапазон номинального тока возбуждения 12.0А
  • диапазон регулирования скорости 10000:1
  • ориентированное торможение  .
  • обратная связь по скорости от тахогенератора, энкодера или от ЭДС якоря
  • задание для скорости: аналоговое ±10V/ аналоговое однополярное 0 ÷ 10V со знаком/ цифровое с параллельным кодом до 14 бита/ серийный интерфейс
  • задание для позиции: внешнее цифровое с параллельным кодом до 14 bit/ внутреннее цифровое задание/ по последовательному интерфейсу
  • последовательный интерфейс RS232 со скоростью 9600 bps(для настройки преобразователя) / последовательный интерфейс RS485 со скоростью до 115200 bps (для управления преобразователям)
  • управление преобразователям по интерфейсу MODBUS
  • настройка преобразователя с системой параметров группированных в шестнадцати группах
  • история ошибок с возможностью просмотра последних шестнадцати сообщений об возникнувших ошибках
  • система программируемых и аппаратных защит, обеспечивающих безопасную работу преобразователя и электропривода
  • история ошибок с возможностью просмотра последних шестнадцати сообщений об возникнувших ошибках
  • специальные средства для предварительной настройки привода
  • проверка состояния цифровых входов и выходов
  • проверка состояния датчика обратной связи по скорости
  • проверка состояния датчика обратной связи по позиции
  • оценка качества сети питания
  • 18 цифровых входов, ± 24V, 10mA
  • 5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A
  • без модуля аналоговых выходов, программируемых, ±10V, 2 mA (согласно заказа)
  • настройка параметров с компьютерной программой ELL RS232 V2.0 под ОС WINDOWS

Технические характеристики

Преобразователь, тип:

4005

Номинальный ток якоря, A

50

Максимальный ток якоря, A

100

Напряжение силового питания, V

3х380,+10 / –15%

Частота силового напряжение питания, Hz

45 ÷ 65

Максимальное напряжение якоря, V

440

Динамическое токоограничение якоря

Программируемое по функцию1/n

Максимальный диапазон

номинального тока возбуждения, A

4.7 / 12 / 20

Максимальное напряжение возбуждения

320VDC при UF= 380VAC

Датчик обратной связи по скорости/ позиции

Тахогенератор, энкодер или ЭДС/энкодер

Задание для скорости

Аналоговое / параллельный код /серийный интерфейс

Задание для позиции

Внутреннее цифровое задание /серийный интерфейс

Диапазон регулирования скорости

1:10000

Ориентированное торможение

Встроенное

Максимальное напряжение

тахогенератора, V

± 193при NMAX

Аналоговый вход

±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком

Аналоговыe выходы

2выхода,±10V, 2 mA

Цифровые входы

18 входов, ± 24V, 10mA

Цифровые выходы

5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A

Серийные интерфейсы

RS232Cдо 9600 bps

RS422/RS485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

ІP 20

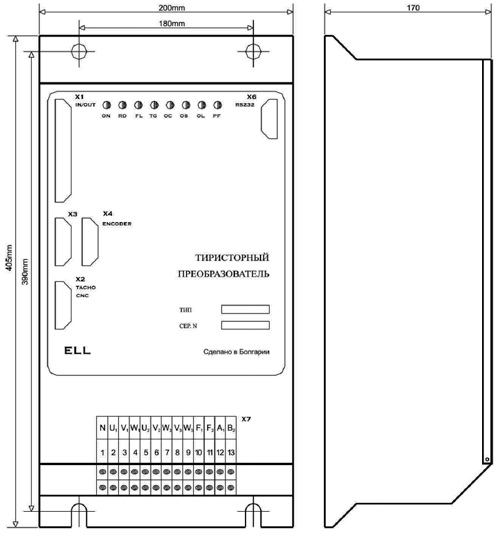

Рис.1. Габаритный чертеж преобразователя ELL 4005-222-10
Рис.1. Габаритный чертеж преобразователя ELL 4005-222-10
