Пост управления одноместный "Старт" XAL-B102 02 предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц.
Монтаж
В качестве подсоединительных проводников необходимо использовать кабель в резиновой изоляции с сечением, что соответствует внутреннему диаметру сальника пульта. При использовании кабеля меньшего сечения, необходимо обжимать сальник хомутом для предотвращения попадания пыли и влаги в пульт.
Перед монтажом пульта рекомендуется сделать несколько нажатий / переключений, чтобы убедиться в исправности механизма всех кнопок. Планово-профилактические работы выполняются в соответствии с Правилами эксплуатации электроустановок и включают периодический визуальный осмотр, очистка от пыли и загрязнений и периодическую проверку надежности контактных соединений не реже одного раза в полгода.

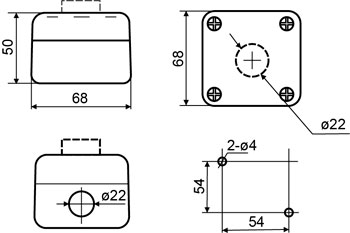

Рис.1. Габаритный чертеж одноместного поста управления «Старт» XAL-B102
Технические характеристики
| Вес, кг | 0.126 |
| Высота корпуса, мм | 68 |
| Диапазон рабочих температур, °С | -10, +60 |
| Тип тока напряжения/утечки: A, AC, DC | AC, DC |
| Номинальное рабочее напряжение, В | 110, 380 |
| Материал корпуса | Поликарбонат |
| Электрическая износостойкость, циклов | 50000 |
| Температура эксплуатации | -25, +55 |
| Категория применения | DC-13, AC-15 |
| Степень защиты | IP 54 |
Рис.2.Схема электрическая одноместного поста управления «Старт» XAL-B102
