Пост управления ПУВ

Устройство ПУВ является взрывозащитным постом управления, применяемым с целью удаленного или местного управления электрическими приводами стационарных станков и промышленных установок. Также эти посты позволяют осуществлять непрерывный оперативный контроль текущих нагрузок подключенных токоприемников.

ПУВ-посты реализованы во взрывозащитной оболочке (маркировка 1ЕхеdIIСТ6), что позволяет их устанавливать во взрывоопасных помещениях химических, газовых и нефтяных предприятий.

Особенности

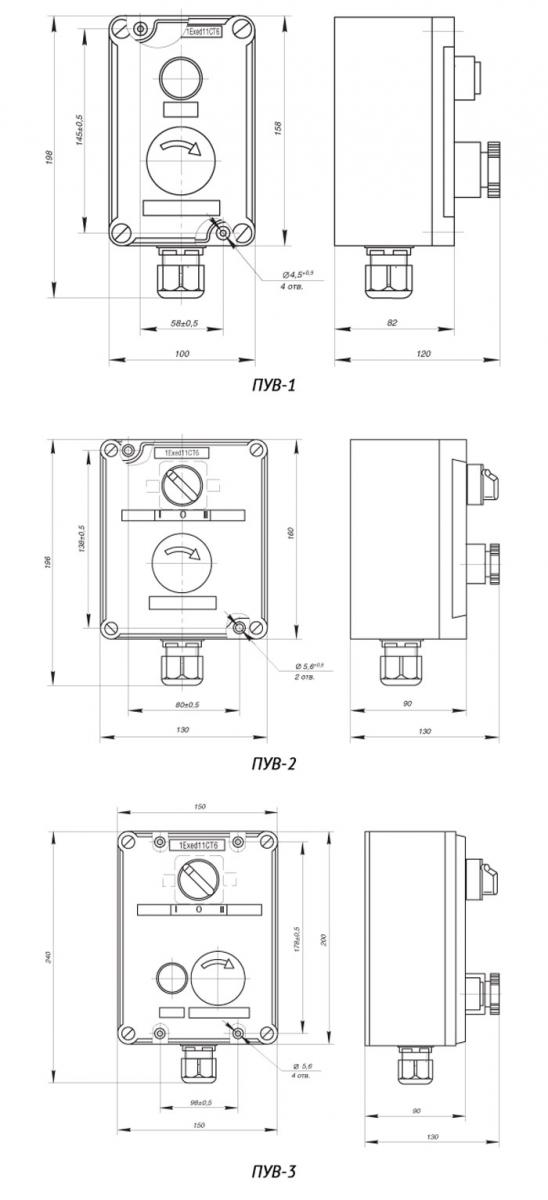

Посты управления конструктивно реализованы в виде одиночных модулей, которые имеют определенный набор функциональных элементов и могут выполняться в трех различных типоразмерах.

Эти устройства представляют собой прямоугольные блоки, корпус которых производится из прессматериала, отличающегося высокими показателями прочности. Корпус закрывается крышкой, которая имеет уплотнительную резинку, обеспечивающую надежную защиту от проникновения пыли и влаги.

В оболочку поста могут монтироваться разные функциональные элементы:

• Кнопки запуска, остановки, остановки с фиксацией;
• Переключателей на 2 или 3 положения;
• Набор светодиодных индикаторов, отображающих режимы функционирования токоприемников;
• Реостат;
• Наборные контакты, для коммутации проводников с медной или алюминиевой жилой сечение которой не превышает 2,5 мм²;
• Кабельные вводы во взрывозащитном исполнении eexe.

Использование

В процессе работы поста управления можно реализовать следующие функциональные задачи:

• Удаленное либо местное управление электрическими приводами исполнительных механизмов стационарного промышленного оборудования;
• Поддержка сигнализации режимов функционирования исполнительных механизмов;
• Оперативный мониторинг текущих нагрузок присоединенных токоприемников.

Технические характеристики

Комплектация поставки

• Взрывозащитный пост;
• Технический паспорт (предоставляется на 10 однотипных постов);
• Эксплуатационная инструкция (поставляется по требованию заказчика).
