Пневмоэлектроклапан ПЭКДД-М2 предназначен для использования в целях управления пневматическими приводами исполнительных механизмов. Управление такими приводами осуществляется дистанционно.
Устройство и работа
Пневмоэлектроклапан состоит из пневматического запорно-распределительного устройства и электромагнита постоянного тока.
При включении и выключении электромагнита обеспечивается поочередное сообщение рабочих полостей пневматического привода с источником давления через штуцер «вход» или с атмосферой через дренажные отверстия.
Комплект поставки
- Пневмоэлектроклапан ПЭКДД-М2
- Ниппель 4Р8.652.003
- Розетка ШР16П2НШ15
- Паспорт 4Р2.954.004ПС
Гарантия
Срок службы пневмоэлектроклапанов 11 лет при соблюдении потребителем требований эксплуатационной документации. Условия хранения пневмоэлектроклапанов в зависимости от действия климатических факторов должны соответствовать 2(С) по ГОСТ 15150-69.
Гарантийный срок эксплуатации устанавливается 18 месяцев с момента ввода пневмоэлектроклапанов в эксплуатацию при наработке, не превышающей 10000 циклов.

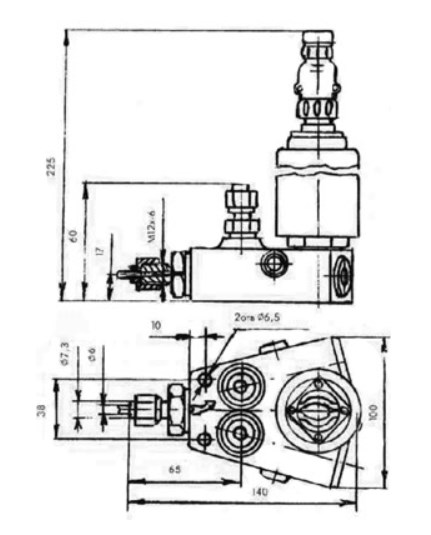

Рис.1 Схема габаритных размеров пневмоэлектроклапана ПЭКДД-М2

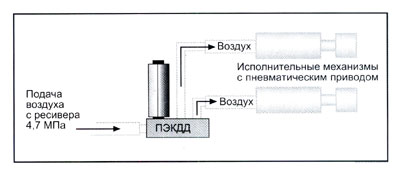

Рис.2 Схема работы пневмоэлектроклапана ПЭКДД-М2
Гарантия
Срок службы клапанов ПЭКДД-М2 составляет не менее 11 лет при соблюдении потребителем требований эксплуатационной документации. Гарантийный срок эксплуатации устанавливается 18 месяцев с момента ввода клапанов в эксплуатацию.
| Характеристики | Значение | |
| ПЭКДД М2 | ||
| Рабочая среда | сжатый воздух/газообразный азот | |
| Входной сигнал | напряжение постоянного тока, 27 В | |
| Давление питания, МПа | 4,7±0,7 | |
| Потребляемая мощность, не более, Вт | 15 (одной обмотки) 30 (двух обмоток) |
|
| Диаметр условного прохода, мм | 4 | |
| Габаритные размеры, мм | 258х166х158 | |
| Масса, кг | 4,3 | |
| Технические условия | ТУ 25-02.280870-78 | |
| Режим работы электромагнита | продолжительный | |
| Назначенный ресурс, не менее | 10 000 срабатываний | |
| Гарантийный срок эксплуатации | 18 месяцев | |
