Плита Р 6.3
Плита присоединительная Р 6.3 предназначена для установки различного вида гидрораспределителей.
Размеры плит

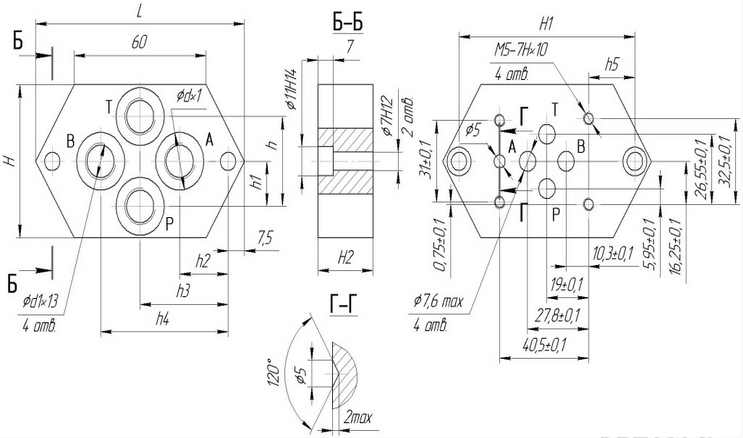

Рис.1 - габаритные размеры плиты Р 6.3-002, Р 6.3-003
|
Обозначение |
L |
H |
H1 |
H2 |
h |
h1 |
h2 |
h2 |
h4 |
h5 |
d |
d1 |
|
Р 6.3-002 |
95 |
60 |
80 |
25 |
36±0,3 |
18±0,15 |
23±0,3 |
40±0,3 |
57±0,3 |
21±0,2 |
⌀22 |
M14x1,5 |
|
Р 6.3-002-01 |
95 |
60 |
80 |
25 |
36±0,3 |
18±0,15 |
23±0,3 |
40±0,3 |
57±0,3 |
21±0,2 |
⌀22 |
G 1/4” |
|
Р 6.3-002-02 |
95 |
60 |
80 |
25 |
36±0,3 |
18±0,15 |
23±0,3 |
40±0,3 |
57±0,3 |
21±0,2 |
- |
K 1/4” |
|
Р 6.3-003 |
105 |
80 |
90 |
30 |
48±0,3 |
24±0,15 |
22±0,3 |
44±0,3 |
66±0,3 |
26±0,2 |
⌀28 |
M18x1,5 |
|
Р 6.3-003-01 |
105 |
80 |
90 |
30 |
48±0,3 |
24±0,15 |
22±0,3 |
44±0,3 |
66±0,3 |
26±0,2 |
⌀28 |
G 3/8 |
|
Р 6.3-003-02 |
105 |
80 |
90 |
30 |
48±0,3 |
24±0,15 |
22±0,3 |
44±0,3 |
66±0,3 |
26±0,2 |
- |
K 3/8” |

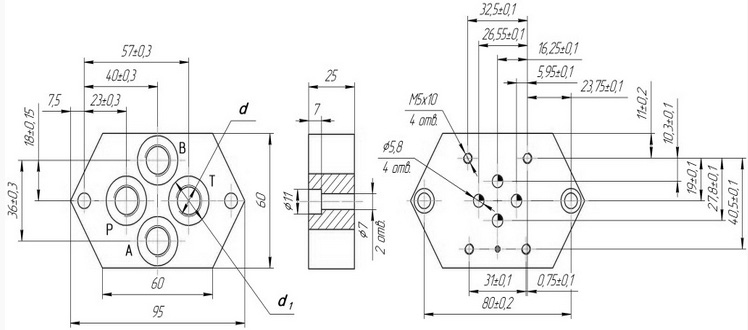

Рис.3 - габаритные размеры присоединительной плиты Р6.3-005
|
Обозначение |
d |
d1 |
|
Р 6.3-005 |
⌀22 |
M14x1,5-7H |
|
Р 6.3-005-01 |
⌀22 |
G 1/4-B |
|
Р 6.3-005-02 |
- |
K 1/4” |
