Пилотная горелка ЗГ-Д-ОВ серия 1443-130 предназначена для розжига пламени основных горелок котлов, печей и иных горелочных устройств бытового энергетического оборудования.

Технические характеристики

Конструкция

Пилотные горелки представляют собой 2 факела в сборе, без электрода розжига, инжектор 0,41 мм (100-001), подсоединение газа 6 мм, имеет отверстие для подсоединения миливольтового генератора.

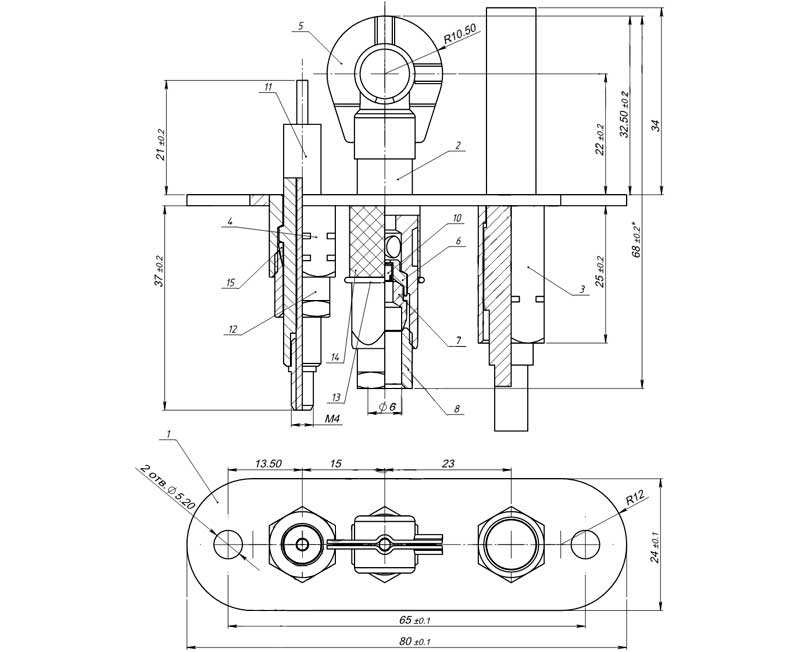

Рис.1. Конструкция пилотной горелки ЗГ-Д-ОВ серия 1443-130, где:

1 - фланец, 2 - втулка сопла, 3 - втулка минивольтового генератора, 4 - втулка электрода, 5 - эжектор, 6 - корпус сопла, 7 - конус, 8 - гайка сопла, 9 - сопло 0,41, 10 - электрод, 11 - гайка электрода, 12 - кольцо, 13 - фильтр, 14 - кольцо.
