Переключатель ПТИ-М
Переключатель ПТИ-М служит для поочередного подключения к измерительным системам первичных преобразователей, в роли которых выступают термометры сопротивления или термоэлектрические преобразователи.
Конструкция и работа
Переключатели точек ПТИ-М имеют несложную и достаточно прочную конструкцию, что позволяет успешно эксплуатировать эти устройства на протяжении 10 лет. К основным элементам, из которых состоит переключатель относятся корпус, платформа, на которой размещены контакты щеткодержателя, резьбовая муфта, плата с ламелями, механизм переключения и фиксации положения.
Щеткодержатель используется для удержания щеток, которые выполняют замыкание неподвижных контактов в процессе поворота рукоятки переключателя. Чтобы подключить переключатель к внешней цепи используются ламели, которые припаиваются к выводам контактных проводов. В свою очередь ламели, при помощи резьбовых муфт, соединяются с неподвижными контактами.
Процесс подключения требуемого преобразователя-датчика осуществляется с помощью поворачивания ручки ПТИ-М в требуемое положение, которое обозначается цифрами от 0 до 20 и соответствует определенному датчику. После окончания работы ручку переключателя следует возвратить в положение «0».
Условия эксплуатации
Переключатели ПТИ-М могут выпускать в двух климатических исполнения У и Т с категорией размещения 3. Для первой модификации температурный режим внешней среды может поддерживаться в диапазоне -40…+400С, а для второй – от -100С до +450С. Показатель приведенной влажности может составлять 98% при температуре +350С и более низких, при условии отсутствия выпадения конденсата. Оптимальное атмосферное давление в рабочей зоне отвечает 630-810 мм. рт. ст.
Технические характеристики
|
Количество точек подключения: |
20 |
|
Значение сопротивления переключателя в рабочем режиме: |
не больше 30 мОм |
|
Возможная вариация сопротивления в электроцепи: |
не больше 5 мОм |
|
Величина усилия для переключения механизма устройства: |
50 Н |
|
Электрические параметры коммутируемых цепей: |
24 В / 0,1 А |
|
Масса переключателя: |
0,25 кг |
|
Значение сечения проводника, подключаемого к ламели: |
не более 0,5 мм2 |
|
Средний ресурс по количеству коммутационных операций: |
105 |

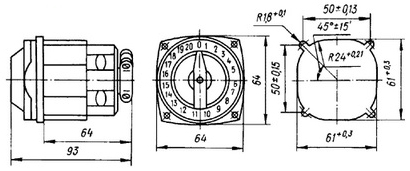

Схема габаритных размеров ПТИ-М
