Переключатели ПЦ-6 относятся к коммутационным устройствам, встраиваемым в распределительные электрические системы, выполненные в защитном исполнении. Также этими устройствами комплектуются электрические ящики и силовые шкафы стационарного исполнения.

Функциональное применение

Переключатели (рубильники) используются для коммутации 3-фазных цепей (напряжение 220/380 В, частота 50 Гц), находящихся без тока или для нечастых коммутаций тех цепей, по которым протекают токи величиной не более 630 А.

Эксплуатационные условия

Переключатели ПЦ-6 предназначаются для использования в закрытых, хорошо проветриваемых помещениях, где отсутствуют какие-либо атмосферные осадки. Температура воздушной среды помещения должна находиться в пределах от -45⁰С до +40⁰С, а показатель относительной влажности не должен превышать значение 98% при Т=+25⁰С. В окружающей среде рабочего места не может содержаться токопроводящая пыль, агрессивные газы и примеси, способные разрушить контакты устройства.

Устройство и работа переключателя

ПЦ-6 представляет собой переключающую систему рубящего типа, которая в отключенном состоянии обеспечивает визуальный разрыв коммутируемых электроцепей. Переключатель имеет металлическое основание, на котором располагаются изоляторы подвижного и неподвижного типа. Для их изоляции используются керамические вставки. Контакты подвижного типа соединены в контактную группу, к которой подключен ручной привод. Коммутационные части переключателей выполнены из меди, а для обеспечения требуемого контактного нажатия подвижные контакты снабжаются стальными пружинами.

Модификации

• ПЦ-2 номинальный ток 250А
• ПЦ-4 номинальный ток 400А
• ПЦ-31 (100А)
• ПЦ-32 (250А)
• ПЦ-34 (400А)
• ПЦ-36 (630А)

Технические характеристики

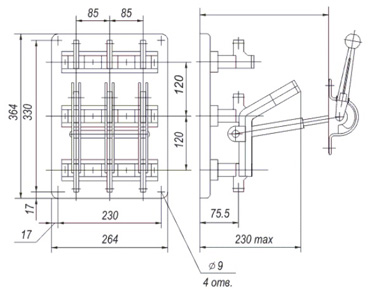

Габаритные размеры переключателя ПЦ
