Переключатель кнопочный ПКн-157 предназначен для коммутации цепей постоянного тока радиоэлектронной аппаратуры (для печатного монтажа), на одно замыкание, варианты исполнения – с подсветкой и без подсветки клавиши.
| Условное обозначение изделия | ТУ | Исполнение | Приемка | Клавиша | Масса г |
| ПКн 157-1 В | АГ0.365.075 ТУ | с СИ | "7" | Ø13 - круг. прозрачная | 4,5 |
| ПКн 157-2 В | АГ0.365.075 ТУ | с СИ | "7" | Ø13 - квад. черная | 4,5 |
| ПКн 157-3 В | АГ0.365.075 ТУ | с СИ | "7" | Ø12 - круг. прозрачная | 4,0 |
| ПКн 157-4 В | АГ0.365.075 ТУ | без СИ | "7" | Ø12 - круг. прозрачная | 3,5 |
| ПКн 157-5 В | АГ0.365.075 ТУ | без СИ | "7" | Ø12 - круг. черная | 3,5 |
| ПКн 157-6 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - круг. прозрачная | 4,0 |
| ПКн 157-7 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - круг. черная | 4,0 |
| ПКн 157-8 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - квад. прозрачная | 4,0 |
| ПКн 157-9 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - квад. черная | 4,0 |
| Параметры | Значение |
| Переключатель кнопочный постоянного тока со световой индикацией (СИ) и без | I min – 0,000001А, I max – 0,1А, U min – 0,0001В, U max – 36В |
| Коммутационная мощность | 3,6 Вт |
| Диапазон рабочих температур | от минус 60 С до плюс 85С |
| Число коммутационных циклов | 1 000 000 |
| Габаритные размеры | 16х21 и 16х27 |
| Минимальная наработка | 50 000 часов, без замены светового элемента – 25 000 часов |
| Минимальный срок сохраняемости - | 25 лет |

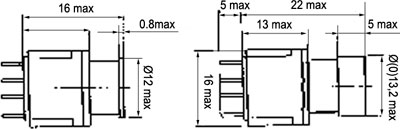

Рис.1. Габаритный чертеж переключателя кнопочного ПКн-157
