Нутромер НИЦ 50-160 0,01

Нутромер НИЦ 50-160 0,01 относится к контрольно-измерительным приборам, обеспечивающим точное измерение внутренних геометрических размеров различных деталей и изделий. Эти устройства станут незаменимыми инструментами в тех случаях, когда другие измерительные системы не могут обеспечить требуемую точность выполнимых замеров. Отсчет показаний измеренных величин происходит по индикатору, который снабжен цифровым отсчетным устройством.

Прибор этой модели предоставляет возможным измерять значения внутренних величин в диапазоне от 50 до 160 мм. Класс точности прибора 1.

Область применения

Нутромеры НИЦ 50-160 0,01 отличаются широким практическим применением. Такие устройства широко применяются в машино- и станкостроении, а также и на предприятиях, занимающихся ремонтом соответствующей техники. Также они входят в состав лабораторий контроля и поверки, которые занимаются аттестацией и поверкой измерительного оборудования.

Эксплуатационные условия

Нутромеры выпускаются в климатическом исполнении УХЛ4.2, что допускает их эксплуатацию при температуре внешней среды от +100С до +350С. Влажность воздуха должна составлять не больше 80% при Т=+250С. Использование измерителя во взрывоопасных местах не допускается.

Конструкция и принцип работы

В своей конструкции нутромер НИЦ 50-160 0,01 имеет корпус, внутри которого установлен индикатор, который кинематически связан с отсчетным устройством. Также в состав измерительного прибора входят шток с крестовиной, измерительный стержень и центрирующий мостик с удлинителями.

Процесс измерений с помощью этого прибора основан на замере величины отклонения измеряемых диаметров от диаметров эталонных образцов. В качестве эталонов могут использоваться кольца, скобы или другой микрометр.

Для питания электронного отсчетного устройства используется литиевый элемент 1,5 В. Опционально измерительное устройство может иметь интерфейс Р1 для коммутации с ПК. Для этого поставляется дополнительный кабель и соответствующее ПО.

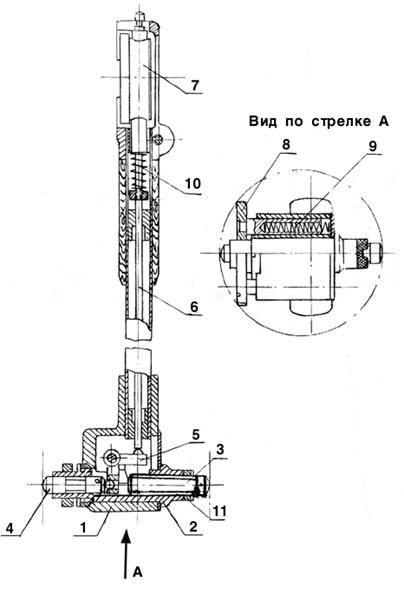

рис. 1 - Конструкция индикаторного нутромера НИЦ 50-160 0,01

НИЦ 50-160 0,01 (по рис.1) имеет следующие сотавные части:

1. Корпус
2. Направляющая втулка
3. Измерительная вставка
4. Измерительный штифт
5. Рычажок
6. Стержень
7. Индикатор часового типа
8. Центрирующий мостик
9. Пружина
10. Пружина
11. Контргайка
