Насос 50НРР

Насосы 50НРР радиально-поршневого типа представляют собой устройства для нагнетания жидкости (минерального масла) и формирования требуемого давления в гидравлических системах различного промышленного оборудования, такого, как прессы, гидравлические листогибы, металлообрабатывающие станки и прочие установки, укомплектованные гидравлическими приводами. Насосы этого типа отличаются возможностью регулировки процесса подачи рабочей жидкости и ее постоянством направленности потока.

Конструкционные особенности

Насосы с радиально-поршневой конструкцией производятся с величиной рабочего объема 500\250\125 см³. Они владеют следующим конструкционным исполнением. Приводной вал насоса (эксцентрикового типа) устанавливается на 2 подшипника, которые фиксируются в расточках корпуса. На эксцентриковую область вала опираются 2 ряда цилиндров, имеющие в каждом из них по 5 штук. Расположенные в цилиндрах поршни упираются на подпятники, которые зафиксированы в радиальных расточках корпуса. Клапан нагнетательного типа владеет шарообразной формой и прижимается к седлу пружиной. Прижатие работающих цилиндров насоса к эксцентриковому валу совершается с помощью специальных колец введения.

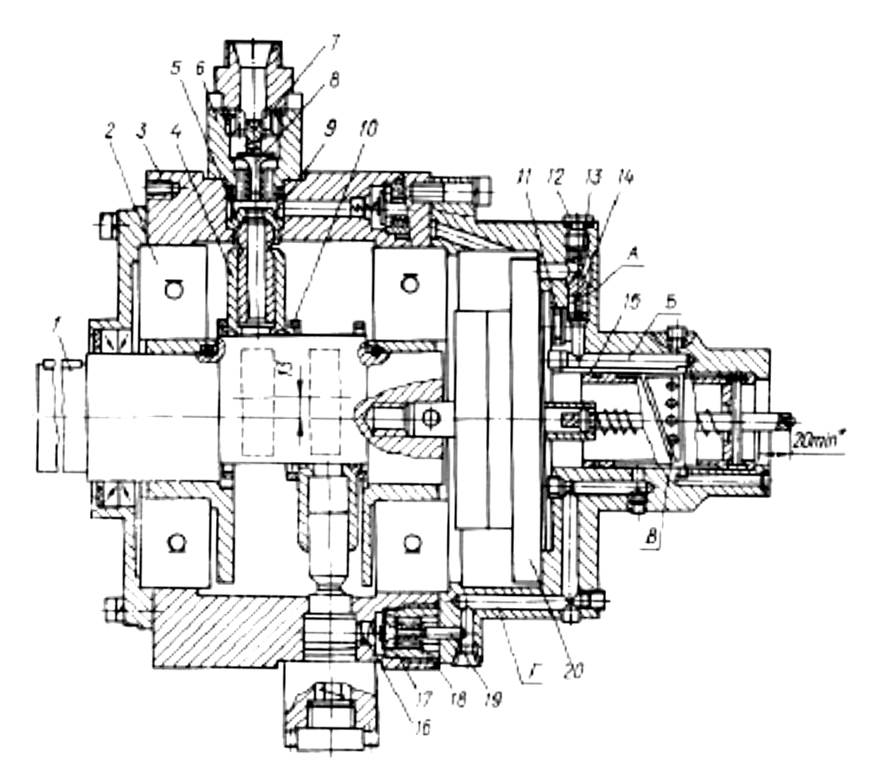

Рис. 1 - конструкция насоса 50НРР содержит следующие элементы (рис. 1):

1. вал приводной;
2. подшипник;
3. корпус;
4. цилиндр;
5. поршень;
6. корпус клапана;
7. пружина;
8. шарик;
9. подпятник;
10. кольцо ведения;
11. втулка;
12. пробка;
13. пружина;
14. золотник;
15. распределительная втулка;
16. пружина;
17. седло клапана;
18. клапан;
19. поршень;
20. шестеренный насос.

Функционирование насоса

Процесс регулирования подачи жидкости в насосах этого типа регулируется посредством использования методики пофазового регулирования. Она заключается в том, что в процессе нагнетательного хода осуществляется слив технического вещества из рабочей зоны.

В процессе нагнетательного цикла происходит заполнение рабочей области жидкостью, которая направляется к нагнетательным и сливным клапанным отверстиям. При перекрытии сливного канала в насосе будет происходить нагнетание минерального масла через нагнетающий клапан в соответствующий коллектор. Если на протяжении рабочего хода поршня сливные клапаны будут закрытыми, то подача жидкости будет максимально возможной. Если открытыми останутся сливные клапаны, то нагнетание происходить не будет, жидкость при этом будет вытекать из рабочей камеры по сливным каналам. Управление работой клапаном слива осуществляется с помощью распределительной втулки, которая соединена с насосным валом и может совершать осевые перемещения. В зависимости от осевого положения регулирующей втулки и будет определяться количество жидкости сливаемой из рабочей области.

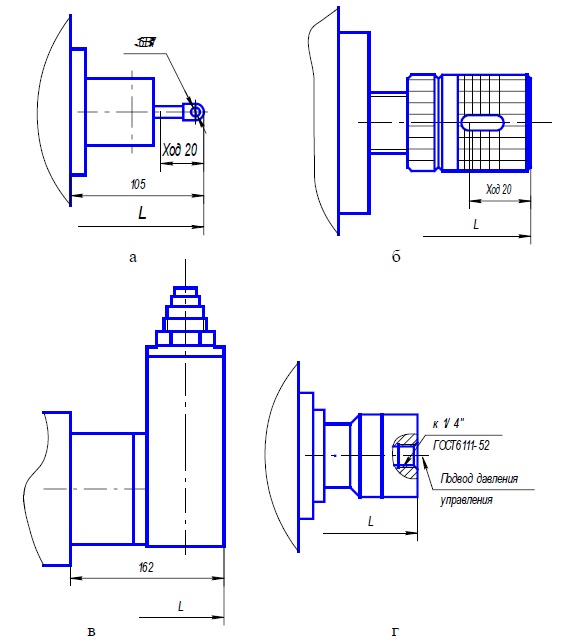

Рис. 2 - механизмы изменения подачи 50НРР

• а – следящего управления 50НРР…С;
• б – ручного управления 50НРР…Р;
• в – регулятор мощности 50НРР…Д1;
• г – гидравлического управления 50НРР…Г

Модификации насоса

В зависимости от конструкционных особенностей механизма изменения подачи рабочей жидкости насосы могут производиться в следующих модификациях:

• со следящей системой подачи;
• с ручным управлением;
• с механизмом подачи электромагнитной конструкции;
• с системой регулирования мощности подачи;
• с гидравлической системой.

Эксплуатационные условия

Радиально-поршневые насосы этого типа рассчитаны для работы на минеральном масле, вязкость которого находится в пределах значений от 20 до 260 мм²/с. Температура масла должна находиться в интервале значений от +10°C до +50°C, а температура воздуха во внешней среде – от 0°C до +50°C.

Технические характеристики

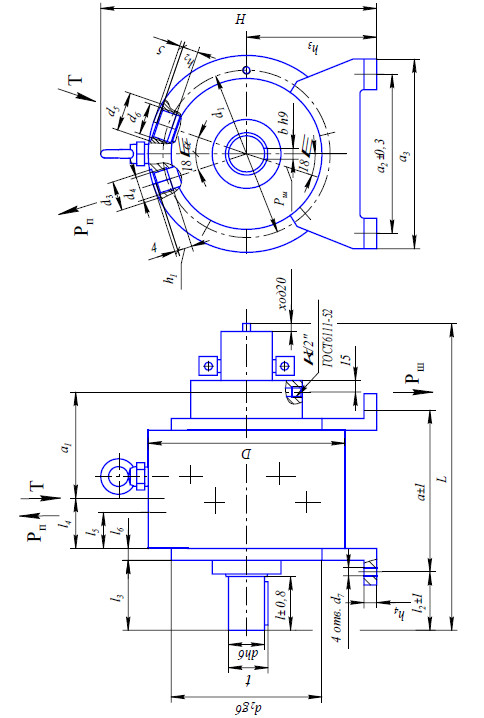

Рис.3 - габаритные размеры 50НРР
