Модуль ввода дискретных каналов MTM4000AIС-D

Модуль ввода дискретных каналов MTM4000AIС-D предназначены для преобразования и отображения информации о состоянии технологического параметра, заданного сигналами термоэлектродвижущей силы термоэлектрических преобразователей по ДСТУ 283794 (ГОСТ 304494), сигналами сопротивления термопреобразователей сопротивления по ДСТУ 285894 (ГОСТ 665194), сигналами постоянного тока в диапазоне от минус 20 мА до плюс 20 мА, сигналами напряжения постоянного тока в диапазонах от минус 30 мВ до плюс 30 мВ, от минус 50 мВ до плюс 50 мВ, от минус 100 мВ до плюс 100 мВ, от минус 500 мВ до плюс 500 мВ, от минус 1 В до плюс 1 В, от минус 2,5 В до плюс 2,5 В по 8 или 4 каналам в цифровой код, соответствующий единицам измерений значений входных сигналов и передачи по интерфейсу RS485 (протокол обмена MODBUSRTU Slave).

Условия эксплуатации

Модули MTM4000AIС-D предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от 5 °С до 50 °С;
• относительная влажность до 80 % при 35 °С и более низких значениях температуры без конденсации влаги;
• синусоидальная вибрация с частотой от 10 Гц до 55 Гц и амплитудой смещения 0,15 мм;
• постоянные магнитные поля и (или) переменные поля сетевой частоты с напряженностью до 400 А/м.

Технические характеристики

Конструкция

Модули MTM4000AIС-D выполнены в прямоугольных пластмассовых корпусах, предназначенных для монтажа на DIN рельс. В корпусе расположены печатные платы (унифицированная плата процессора, унифицированная плата индикации) с элементами схемы электрической принципиальной. На печатных платах установлены перемычки для конфигурирования модулей на поставленную задачу. Переконфигурация модулей на другую задачу может быть проведена потребителем . Для извлечения печатных плат нажимают отверткой на защелки , находящиеся на боковых стенках корпуса, и подают лицевую панель вперёд.

На лицевую панель вынесены дисплей для отображения информации и кнопки управления. На корпусе сверху расположены клеммы для подключения цепей питания и интерфейса, на нижней стороне корпуса расположены клемморазъёмы для подключения первичных преобразователей (ТП, ТС), а также сигналов постоянного тока и напряжения.

Также имеется комплект монтажный в составе:

• розетка MSTB-2,5/5-ST-5,08 – 4 шт.

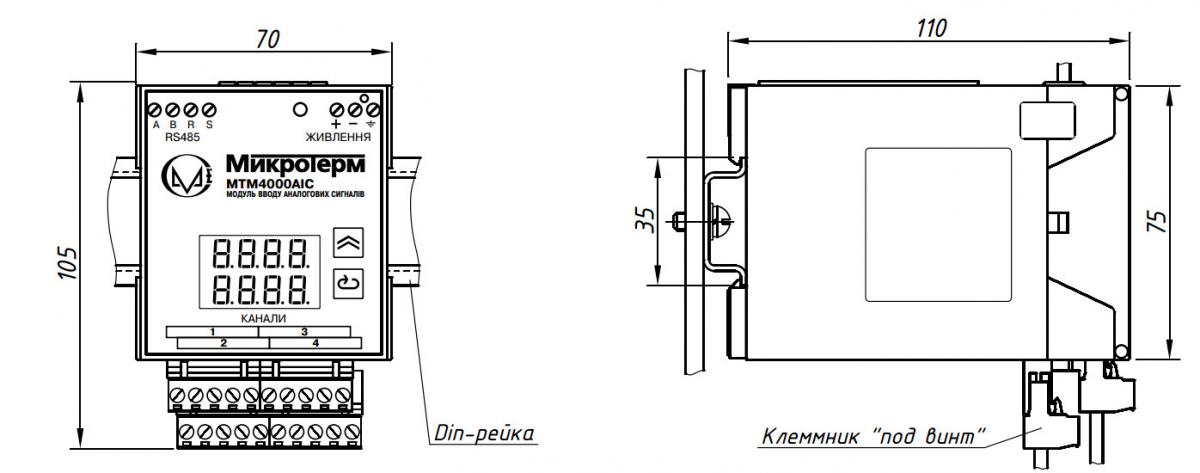

Рис.1. Габаритный чертеж модуля MTM4000AIС-D
