Модуль связи МИС7

Модуль связи МИС 7 используется при установлении взаимодействия контроллера с абонентами, которые находятся во внешней среде. Взаимодействия предоставляется с использованием 4-х потоков и интерфейса ИРПС. Этот модуль «пришел» на замену МИС2 и предоставляет выполнение всех его функциональных характеристик.

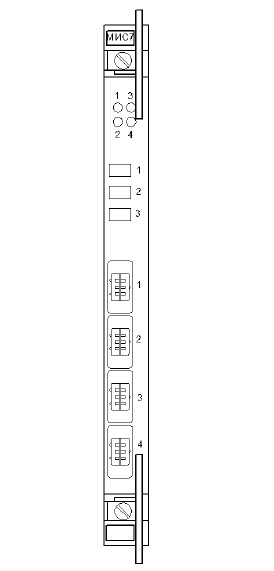

рис. 1 - Вид лицевой панели МИС7

Печатная плата включает различные элементы схемы. На конце платы располагается печатная вставка, которая включает сигналы для связи с контроллером.

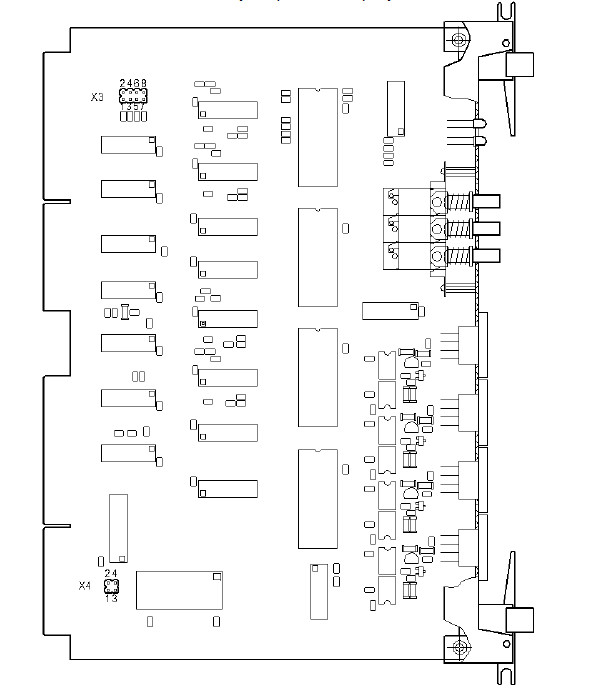

рис. 2 - Внешний вид МИС7

Модуль включает (рис. 3):

• блок для расшифровки адресов обращения к портам и подготовки ответа, который называется дешифратор;
• блок для получения информации и вывода информации процессору;
• блок, который синхронизирует работу каналов для обмена;
• блок прерывания запоминает причины возникновения сбоя;
• блок клавиатуры имеет возможность запрещать или разрешать командный режим работы для каналов.

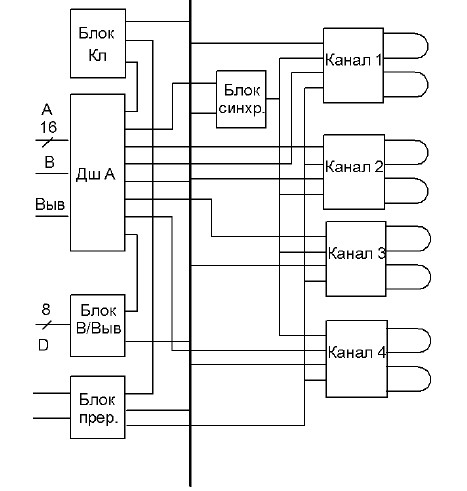

рис. 3 - Структурная схема МИС7

Технические характеристики
