Модуль гальванической развязки WAD-A-MAX

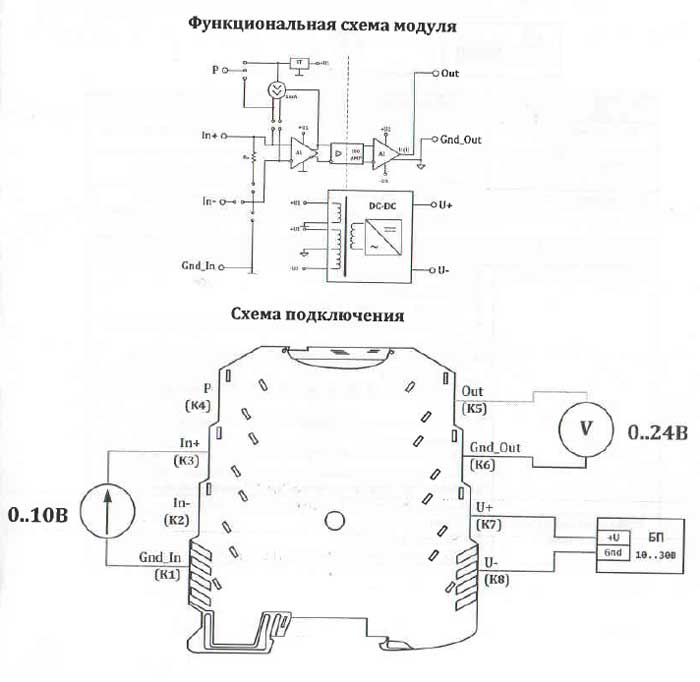

Схема подключения датчика

двухпроводная

Номинальный входной диапазон

0 - 10 В

Входное сопротивление

49 кОм

Номинальный выходной диапазон

0 - 24 В

Основная приведенная к диапазону преобразования погрешность

+/- 0,07%

Погрешность нелинейности

+/- 0,05%

Время установления выходного напряжения от 10% до 90 %

300 мс

Время установления до точности не хуже 0,1%

не более 3 с

Подавление помехи нормального вида 50/60 Гц

не менее 40 дБ

Подавление синфазной входной помещи

не менее 74 дБ

Подавление помехи общего вида 50/60 Гц

не менее 105 дБ

Подавление изменения напряжения питания

не менее 140 дБ

Уровень шумов и помех на выходе канала в полосе 0 - 20 кГц

не более 90 дБ

Дополнительная погрешность в рабочем диапазоне температур

+/- 0,01 %

Минимально допустимое сопротивление нагрузки

2 кОм

Выходное сопротивление

не более 0,1 Ом

Защита входа от короткого замыкания на общий от подачи внешнего напряжения

до +/- 60 В

Защита входа от перенапряжения

долговременная +/- 10 В, +/- 60 В (50 мс)

Защита входа питания от другой полярности и превышения напряжения

до +/- 60 В

Напряжение гальванической изоляции

1500 В

Напряжение питания

от 10 до 30 В (рекомендуемое 24 В)

Потребляемая мощность

не более 1,7 Вт

Время выхода на режим

не более 5 мин

Масса

65 г

Габариты

102,5х93,1х7,2 мм

Средний срок службы

10 лет

Крепление

DIN-рейка
