Микроманометр ММН-2400(5)-1

Микроманометр ММН-2400 (5)-1,0 используется для контроля избыточного и вакуумметрического давления, а также перепада давления в диапазоне ниже 2,4 кПа, при статическом давлении до 10 кПа. Незаменим при поверке и настройке соответствующих приборов КИПиА.

Микроманометр выпускается в общепромышленном, импортном и тропическом исполнениях,

Устройство и работа

Конструктивно микроманометр ММН-2400 с переменным углом наклона трубки представляет собой устройство с габаритами 432*207*200 мм, на горизонтальном основании которого расположены:

1. Цилиндрический герметический сосуд с крышкой – является емкостью для уравновешивающей жидкости, соединен с измерительной трубкой;
2. Трехходовой кран – служит для выбора режима работы, смонтирован на крышке сосуда;
3. Регулятор установки мениска –  установка на  нуль мениска осуществляется регулированием уровня жидкости в сосуде путем изменения степени погружения массивного цилиндра, расположенного в емкости;
4. Измерительная трубка – служит для считывания показаний измерения по шкале, нанесенной на трубку. Может занимать пять фиксированных положений с различными углами наклона. Каждый угол наклона соответствует определенному диапазону измерения.

Заполнение сосуда спиртом осуществляется через отверстие в крышке сосуда, а подключение микроманометра к точкам отбора выполняется трубками, соединяемыми со штуцерами трехходового крана.

Принцип работы микроманометра ММН-2400 основан на компенсации, например, измеряемого давления в сосуде давлением столба жидкости в измерительной трубке. Причем величина давления определяется как произведение значения показания по шкале на коэффициент угла наклона трубки (указан на дугообразной пластине для каждого фиксированного угла наклона).

Технические характеристики ММН-2400

• Верхний предел измерения - от 0,6 до 2,4 кПа
• Диапазон температуры жидкости – 10 … 35 °С.
• Погрешность измерения - +/- 1%;
• Количество фиксируемых положений наклона трубки – 5;
• Тип заполняемой жидкости – этиловый спирт
• Удельный вес спирта – 0,8095 г/см³ ;
• ТУ 25-01.816-79.

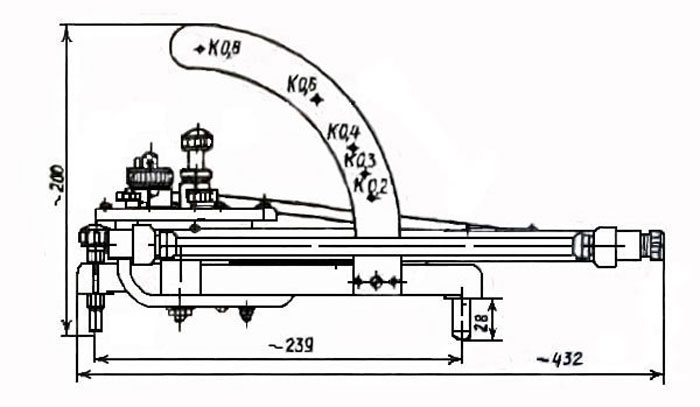

Чертеж: габаритные размеры микроманометра ММН-2400

Важно знать!

При работе с микроманометром ММН-2400 следует обратить внимание на точность горизонтального положения прибора (устанавливается по двум уровням регулировочными винтами)  и наличие пузырьков воздуха  в жидкости (удаляются путем перевода трехходового крана в положение сообщения с атмосферой).

Выполнение этих условий, как и применение поправочных коэффициентов при использовании жидкости с другим удельным весом, позволяет избежать  погрешностей при измерениях.
