Микроманометр МКВ-250-0.02 (жидкостный с винтом)
Микроманометр МКВ-250-0.02 представляет собой жидкостный микроманометр компенсационного типа.
Этот прибор владеет микрометрическим винтом МКВ-250 и позволяет выполнять замер давлений или разности давлений в неагрессивной среде в пределах значений от 0 до 250 даПа.
Область применения
Микроманометры МКВ-250-0.02 широко применяют в качестве образцовых систем для поверки тягомеров, манометров дифференциального типа. Также прибор может успешно применяться и для поверки микроманометров более низких классов точности, нежели это устройство.
Принцип функционирования МКВ-250
Микроманометры МКВ-250-0.02 работает по принципу сообщающих сосудов. Давление, его перепад или разрежение определяется по величине столба рабочей жидкости, которой наполнен микроманометр. В качестве измерительной жидкости применяют дистиллированную воду.

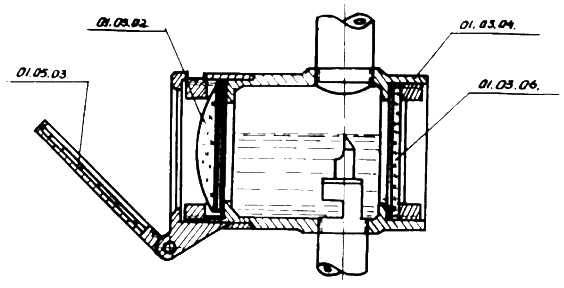

Схема продольного разреза оптического сосуда устройства МКВ-250-0,02
Конструкционные особенности и работа с прибором
Микроманометры МКВ-250-0,02 представляют собой отлитые из силумина корпусные узлы, внутри которых в специальных латунных втулках расположен микрометрический винт. Шаг перемещения винта составляет 2 мм. К винту прикреплена гайка, которая припаяна к сосуду. В верхней части винта расположен лимб, который по окружности поделен на 200 равных частей с оцифровкой по шкале от 0 до 90. Если производить вращение ручки в одну из сторон, будет происходить перемещение микрометрического винта, что приведет к движению сосуда вверх/вниз. При помощи вакуумной прорезиненной трубки подвижный сосуд подключается к сосуду, входящему в состав оптической подсистемы. Чтобы точно определить уровень рабочей жидкости в неподвижном сосуде, на нем закреплена увеличительная линза. По величине уровня жидкости в этом сосуде можно судить о величине измеряемого давления. Для более точного определения уровня жидкости оптическая система может перемещаться в пределах 10…12 мм.

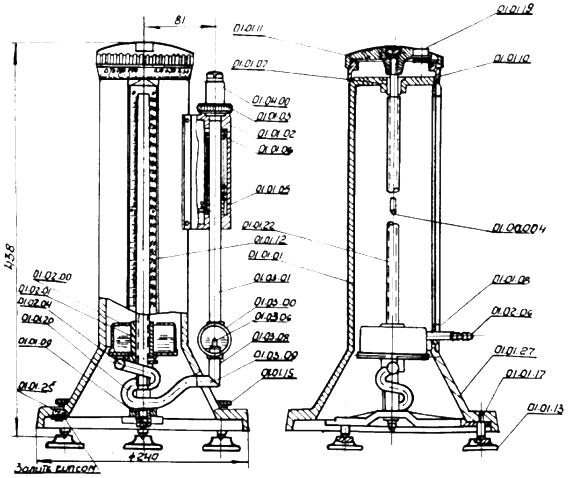

Схема устройства МКВ-250-0,02
Для установки микроманометра МКВ-250-0,02 в рабочее положение используются опорные подушки – регулировка происходит с помощью двух опорных ножек, еще одна является неподвижной. Установить устройство МКВ-250-0,02 строго под горизонтальную плоскость поможет встроенный в корпус шаровой уровень.
Технические характеристики
Диапазон измерения давления: |
0-250 даПа |
Показатель максимальной погрешности величины измеряемой прибором относительно наибольшего предела измерений: |
0,02% |
Величина шага смещения для микрометрического винта: |
2,0 мм |
Значение цены для одного деления линейки: |
1,0 мм |
Значение цены для одного деления на лимбе: |
0,01 мм |
Показатели размеров прибора: |
|
-диаметра (Æ): |
24,0 см |
-высоты (Н): |
43,0 см |
Показатели размеров футляра: |
28х27,5х50 см |
Величина веса прибора: |
7,5 кг |
Значение веса прибора с учетом массы футляра: |
12,5 кг |
