Машина испытательная 04116
Машина испытательная 04116 предназначена для определения предела прочности формовочных и стержневых смесей методом, основанным на определении сопротивления образца при приложении к нему соответствующей нагрузки.
Конструкция
На каркасе 1 смонтированы все узлы и детали прибора. Каркас выполнен в виде плиты с 4-мя стойками. На плите каркаса закреплен бак 2, представляющий собой две концентрические трубы, соединенные между собой днищем. В межтрубное пространство заливается вода, образующая водяной затвор, который препятствует утечке воздуха из-под колокола 3. На плите также закреплен узел установки гильзы с образцом 4 к которому присоединен трехходовой кран 5. Каркас со всех сторон закрыт панелями. На передней панели 6 установлен измеритель 7.
В ножки каркаса ввинчены регулируемые опоры 8 с контргайками 9 для возможности установки плиты каркаса в горизонтальном положении. Для контроля горизонтального положения на плите установлена ампула уровня (на рисунке не показана).
Внутренняя полость малой трубы бака является направляющей движения колокола и одновременно воздуховодом. В нижней части воздуховода на дне бака закреплен штуцер для подсоединения трубки, по которой воздух, вытекаемый из подколокольного пространства, подается к переходнику 10 крана 5.
В центре колокола расположен шток 11, на котором закреплены два кронштейна 12 с направляющими роликами 13, обеспечивающими плавное скольжение колокола по трубе во время его движения. В верхней части колокола установлена (на резьбе) ручка 14 для подъема колокола. В нижней части штока установлен набор грузо, подобранный таким образом, чтобы суммарная масса всех деталей колокола обеспечивала давление воздуха в подколокольном пространстве 980,7 Па (100 мм вод.ст.).
На наружной поверхности колокола нанесены отметки «Х», «0», «1» и «2» (отметки «1» и «2» соответствуют 1000 и 2000 см 3 воздуха).
Узел установки гильзы 4 представляет собой усеченный конус 16, на который надета резиновая втулка 17 для обеспечения герметичности установки гильзы с испытуемым образцом.
В конусе 16 выполнены центральный и боковой каналы. Центральный канал соединен с подколокольной полостью через трехходовой кран. В центральный канал ввинчен ниппель 18, закрытый сверху рассекателем 19. Боковой канал соединяет полость под образцом с измерителем с помощью трубки, надетой на штуцер 20, и закрыт сверху втулкой 21 с отверстиями.
Для предотвращения засорения каналов узел установки гильзы в неработающем состоянии закрыт стаканом 22.
В состав прибора входят два ниппеля с калиброванными отверстиями ø 0,5 мм и ø 1,5 мм. Один из ниппелей вкручен в заднюю ножку каркаса.
Ручка трехходового крана выведена на переднюю панель и имеет три рабочих положения:
- «ПОДГ» (подготовка) – подколокольная полость соединена с атмосферой;
- «ЗАКР» (закрыто) – перекрыт выход воздуха из подколокольной полости;
- «ИЗМ» (измерение) – воздух из подколокольной полости направляется под испытуемый образец.
В переходнике крана 10 имеется отверстие, закрытое заглушкой 23, через которое сливается вода в случае попадания ее в полость внутренней трубы и, следовательно, в воздуховод.
Измеритель газопроницаемости 7 выполнен на базе напоромера типа НМП-52-М2. На лицевой панели измерителя нанесены две шкалы:
- верхняя – для измерения газопроницаемости с ниппелем с отверстием ø 1,5 мм, проверки нуля измерителя и давления воздуха в подколокольной полости;
- нижняя – для измерения газопроницаемости с ниппелем с отверстием ø 0,5 мм.
Нуль измерителя - нуль газопроницаемости (соответствует давлению под колоколом 100 мм вод.ст.) регулируется винтом 24.

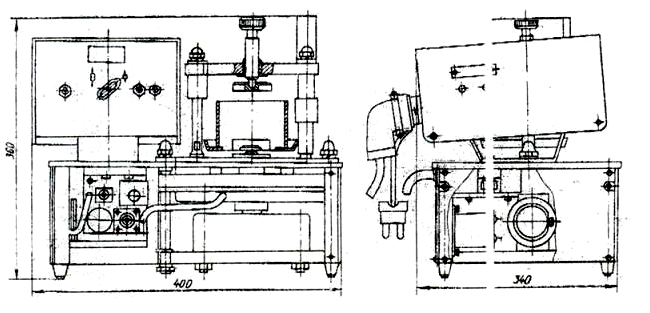

Рис.1. Чертеж прибора для определения газопроницаемости 04116
Технические характеристики
Виды испытаний | Сжатие и растяжение сухих или отвержденных образцов |
Диапазон измерений | 0,6...3,0 МПа |
Отсчет показаний | цифровой |
Усилие, развиваемое машиной в диапазоне измерений | 1178...5890 Н |
Пределы изменения скорости нарастания напряжения в образцах | 0,02...0,15 МПа/с |
Пределы допускаемого значения систематической составляющей относительной погрешности в диапазоне измерений | + 2,0 % |
Предел допускаемого значения относительной сходимости (размах) показаний в диапазоне измерений | 2,0 % |
Напряжение питания | 220 В 50 Гц |
Потребляемая мощность | 150 В.А |
Масса | 40 кг |
Габаритные размеры | 400x340x350 мм |
Область применения
Прибор предназначен для использования в цеховых лабораториях формовочных материалов, центральных заводских и в исследовательских лабораториях предприятий и организаций.
Условия эксплуатации
Прибор 04116 по устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в помещениях лабораторного типа при температуре от +10 до +35°C.
