Манометр МП-160

Манометр показывающий МП-160 предназначены для измерений избыточного давления газообразной и жидкостной среды. Это могут быть неагрессивные газы и пары или некристаллизующиеся жидкости.

Показывающие манометры имеют широкое применение в различных сферах. Наиболее часто они используются на предприятиях промышленной отрасли, а также в сельском хозяйстве.

Условия эксплуатации

Манометры МП-160 производятся с использованием коррозиестойких материалов, что предусматривает возможность эксплуатации устройств и в условиях агрессивной среды. Температурный режим в среде, где производятся замеры давления, должен отвечать диапазону значений от -60⁰С до +50⁰С, а показатель приведенной влажности не может выходить за пределы 95%.

Конструкция и работа манометра

Манометры МП-160 выполнены в виде стального цилиндра с предохранительным стеклом на лицевой стороне и штуцером в нижней части. При помощи этого штуцера происходит присоединение к месту измерения давления и по его каналу газовая или жидкая среда воздействует на чувствительный элемент, который располагается внутри корпуса манометра. Этот элемент припаян к штуцеру, а другой стороной присоединен, с использованием тяги, к трибкосекторному механизму, на оси которого закрепляется измерительная стрелка-указатель.

К подключенному, к зоне контроля давления, манометру поступают газ, пар или жидкость, после чего они попадают к чувствительному элементу, что обеспечивает его деформацию. Процесс деформирования приводит в действие трибкосекторный механизм, который способствует повороту стрелки на соответствующий угол относительно числового циферблата. Угол отклонения стрелки пропорционален измеряемому давлению и при соответствующей калибровке измерительной шкалы позволит определить текущее значение давления.

Технические характеристики

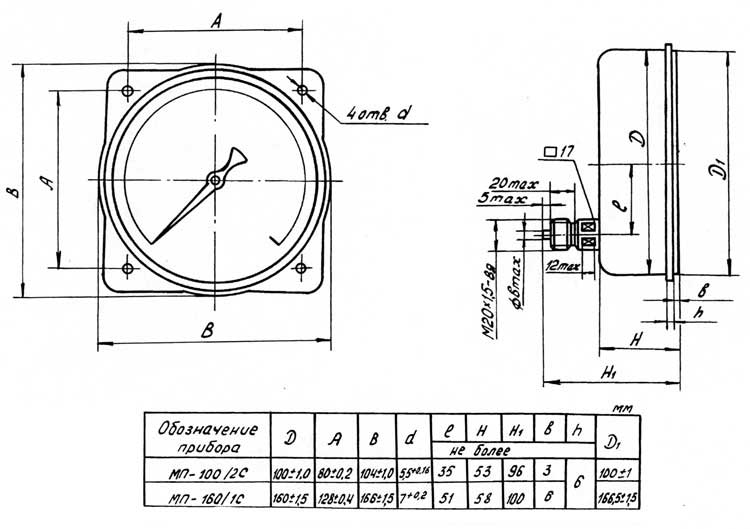

Размеры манометров МП

* Пример обозначения при заказе: МП-100-02-1,0-25 МПа

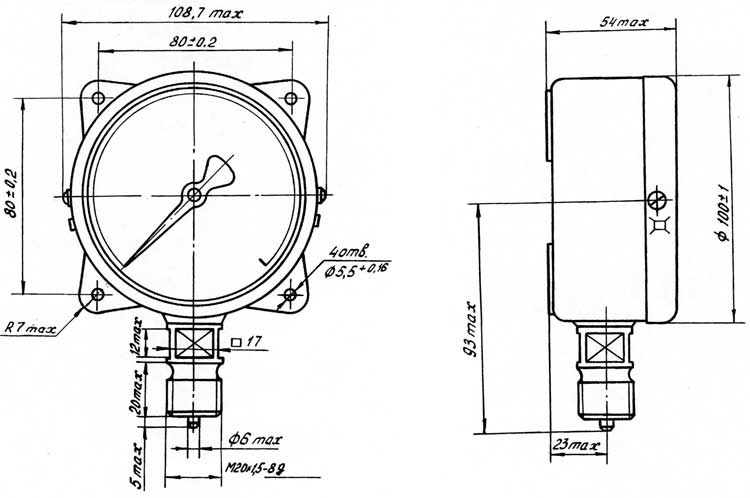

Схема манометра МП-160
