Магазин сопротивления Р4833

35 520
Артикул:
9292
  • Описание
  • Гарантии

Магазин сопротивления Р4833 относится к универсальным измерительным приборам, для контроля параметров электрических цепей. Этот прибор отличается широким набором функций, среди которых измерение постоянной ЭДС, замер величины электросопротивлений и работа в качестве магазина сопротивлений при поверке различных теплотехнических устройств.

эксплуатация

Мост измерительный Р4833 выполнен в виде электромеханического блока с лицевой панелью в качестве управляющей. На ее поверхности размещены все переключатели декад сопротивлений и кнопки управления работой прибора.

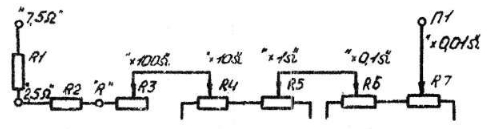

Схема магазина Р4833

Схема магазина Р4833

Эта электрическая система включает в своем составе сразу три функциональных устройства, объединенные в единый прибор – потенциометр, мост и магазин электросопротивлений. Для питания измерительных систем прибора применяется источник регулируемого напряжения.

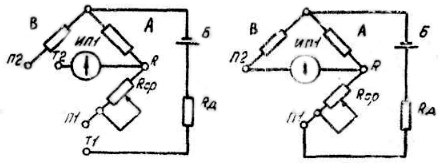

Схема электрическая магазина Р4833

Схема электрическая магазина Р4833

Для смены номинальной величины сопротивления магазина Р4833 используется 5 декад со значениями от 0.01 Ом до 100 Ом.

Для измерений ЭДС применяется компенсационный метод, а для определения величины сопротивления – мостовой.

Компенсационный метод состоит в том, что компенсационное напряжения встроенного потенциометра формируется за счет протекания определенной величины рабочего тока по созданной цепи из сопротивлений. Компенсация сопротивлением осуществляется посредством переключения ступенчатых декад.

Для набора нужного сопротивления при поверке различных приборов или при использовании устройства в качестве моста осуществляют последовательное переключение 5-ти декад резисторов. Суммарное значение сопротивления равно сумме величин каждой из декад.

Технические характеристики

Показатель точности аппарата при его применении, как:

-потенциометра:

-моста:

-магазина электросопротивлений:



5·10-2

10-1

2·10-2 / 1.5·10-4

Значения напряжения и э.д.с. при функционировании прибора в роли потенциометра, мВ

до 111.1

Возможные величины электросопротивлений при работе в качестве резисторного моста, Ом

от 10-4 до 106

Возможные величины электросопротивлений при использовании устройства в виде 5-декадного резисторного магазина, Ом

от 1.5·10-3 до 1111.1

Вес:

не больше 8 кг

Размеры прибора:

25.0х39.0х19.0 см

Условия эксплуатации

Магазин Р4833 предназначен для использования в условиях невзрывоопасной среды, которая не содержит в своем составе токопроводящую пыль и агрессивные газы. Оптимальными температурами для эксплуатации считаются от +100С до +350С. Величина относительной влажности воздуха может составить до 80% при условии температуры до +250С и отсутствия конденсации влаги. Давление атмосферы должно находиться в пределах от 84 до 107 кПа.

Комплектация

  1. Измерительный прибор Р4833;
  2. Провод калиброванный сопротивлением от 0,0012 до 0,0015 Ω;
  3. Провод калиброванный сопротивлением от 0,0027 до 0,0033 Ω;
  4. Щетка поверочная;
  5. Шайба (диаметр 7х0,5мм);
  6. Шнур соединительный;
  7. Вставка плавкая ВПТ6-1;
  8. Паспорт;
  9. Паспорт гальванометра М2032/1.
