Магазин сопротивлений Р333
* ориентировочная цена, требуется уточнение
Магазин сопротивлений Р333 представляет собой устройство обеспечивающее возможность получения сменных значений электросопротивлений. Прибор представляет собой электромеханическую систему, используемую для проведения измерений в электрических цепях.
Основные функции
Магазин сменных сопротивлений Р333 предназначен для выполнения следующих функций:
- выполнение измерений электросопротивлений по методике одинарных мостов;
- поиск дефектных мест (механических повреждений) электрических проводников посредством использования схем петли Варлея;
- поиск местоположения повреждений электрических кабелей с помощью применения петли Муррея;
- измерение показателя асимметрии токопроводящих проводов;
- применения магазина в качестве электросопротивления, величину которого можно менять.
Конструкционное исполнение и использования
Прибор Р333 выполнен в виде корпусного блока, который для защиты от внешних воздействий помещается в специальный кейс. На лицевой стороне устройства расположены переключатели сопротивлений, гальванометр для контроля величины тока и коммутационные клеммы винтового типа, с помощью которых мост включается в электрическую цепь.
Для смены номинальной величины сопротивления моста Р333 используются четыре декады, каждая из которых имеет по десять делений. Вращением ручек этих регуляторов можно добиться выбора требуемой величины электросопротивления.

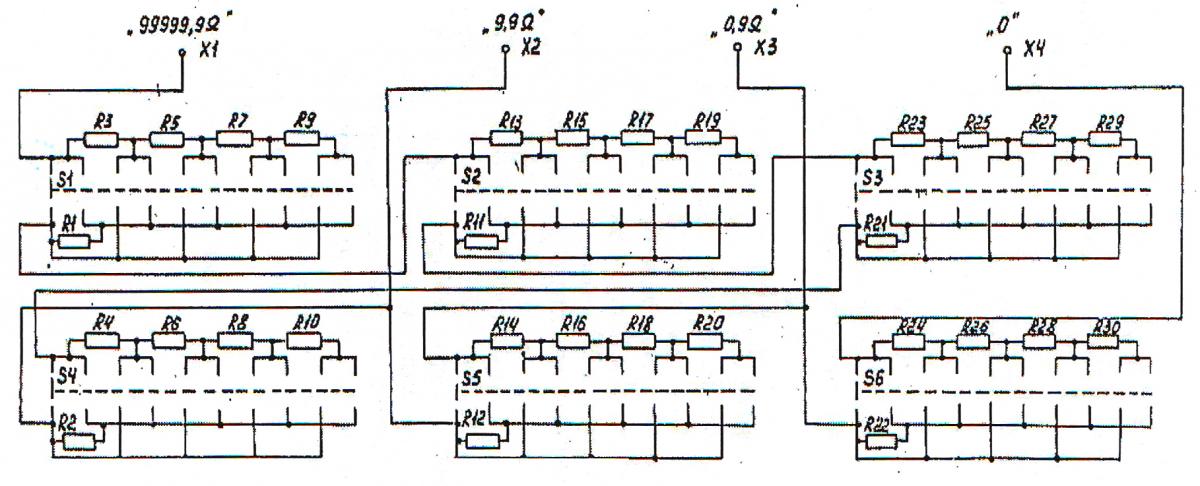

Схема электрическая магазина Р333
Технические характеристики
|
Максимальная погрешность определения для диапазонов сопротивлений: |
|
|
-от 0.005 до 0.0999 Ом: |
0,05 |
|
-от 0.1 до 0.9999 Ом: |
0,01 |
|
-от 1 до 99990 Ом: |
0,005 |
|
-от 100000 до 999900 Ом: |
0,05 |
|
Наибольшая величина нагрузки на одну ступень декады магазина (плеча сравнения моста): |
0,25 Вт |
|
Максимальное значение начального электросопротивления магазина: |
0,02 Ом |
|
Наибольший показатель вариации начального сопротивления магазина: |
0,003 Ом |
|
Размеры моста: |
30х23х15 см |
|
Максимальный вес моста: |
5 кг |
Эксплуатационные условия
Магазин сопротивления типа Р333 рассчитан для эксплуатации во взрывобезопасной среде, в которой отсутствует токопроводящая пыль и агрессивные газы, способные повредить токопроводящие элементы прибора. Устройство может оптимально функционировать при температуре воздуха в помещениях в интервале значений от +100С до +350С. Значение приведенной влажности может составлять около 80%.
