Лазер ЛГН-225А – это газовые лазеры, непрерывного режима работы и излучением в красной области спектра на длине волны 0.63мкм, одномодовые (ТЕМоо) и многомодовые (ТЕМmn) с мощностью излучения от15мВт до 80мВт с поляризованным и неполяризованным излучением.
Область применения
Лазеры могут быть использованы в контрольно-измерительной технике, гетеродинных системах, полиграфии, голографии, медицинской технике и других технологических и лабораторных установках в качестве источников когерентного монохроматического излучения.
Технические характеристики
| Параметры | Значения |
| Мощность излучения, мВт, не менее | 2.0 |
| Спектральный состав | TEMoo |
| Поляризация, не менее | 1:1 |
| Диаметр пучка, мм, не более | 0,6 |
| Расходимость излучения, мрад, не более | 1,5 |
| Потребляемая мощность, Вт, не более | 15 |
| Габариты излучателя, мм, не более | Ø30x196 |
| Габариты источника питания, мм, не более | 150x60x170 (110x35x85*) |
| Масса, кг, не более (излучатель/источник питания | 0.23 / 1.2 (0.4*) |
Эксплуатация
Лазеры просты по конструкции и удобны в эксплуатации. В состав лазеров входит излучатель и высоковольтный источник питания. В основу конструкции излучателя лазера заложен коаксиальный активный элемент с холодным катодом. Термостойкие зеркала в активном элементе установлены методом твердой запайки, что позволяет в технологию его изготовления заложить прогрессивные высокотемпературные процессы. Все это обеспечивает высокую надежность, долговечность и стабильные выходные параметры лазера в целом.

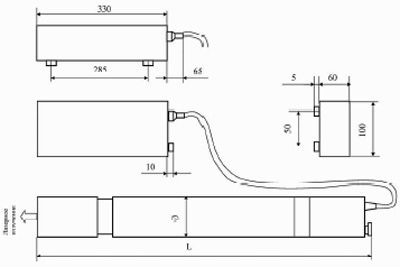

Рис.1. Габаритный чертеж лазера ЛГН-225А
