Кран запорный ХЛ.01.000 относится к комплектующим узлам, используемым в системах водоподачи. Устанавливаются эти устройства на магистралях, подающих воду с целью перекрывания ее подачи. управление работой крана осуществляется в ручном режиме.

Функциональное предназначение

Кран запорного типа ХЛ.01.000 предназначается для использования в системе очистки воды методом хлорирования, которая производится с применением хлоратора Лонии-100 КМ. С помощью этого крана можно останавливать подачу воды к хлоратору или вывода ее после хлорирования.

Конструкция крана

Запорный кран отличается простой конструкцией, в состав которой входит латунный корпус, внутри которого расположен запорный механизм. Регулирование работой этого механизма осуществляется посредством вентиля, находящегося на верхушке крана. Перекрытие подачи воды происходит поворотом вентиля по часовой стрелке. Входное и выходное отверстие крана расположено под углом 90⁰.

Корпус крана производится из латуни, которая устойчива к хлорной среде. В качестве присоединителей используется резьбовое соединение G3/4. Показатель максимального давления, потока жидкости, которое выдерживает кран составляет 6 кгс/см².

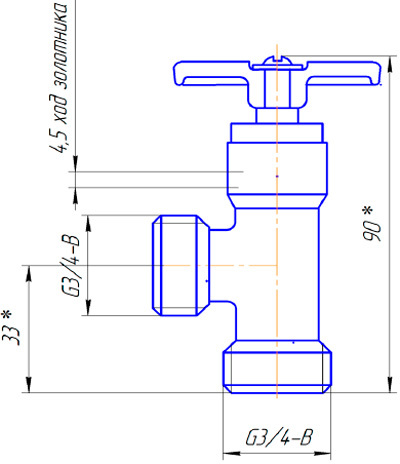

Рис.1. Габаритный чертеж крана запорного ХЛ.01.000

Технические характеристики
