Кран уровня пола 0060.41.000-04
Кран (регулятор) уровня пола 0060.41.000-04 установлен с целью автоматической помощи зафиксированного уровня пола, несмотря на загрузку автотранспорта.
Применяется для разного вида транспорта.
Монтаж
Одноступенчатый клапан 0060.41.000-04 с круглым рычагом.
Крепление крана уровня пола выполняется при помощи болтов через отверстия Ø9, выполненных в корпусе РПК либо в кронштейне. К отверстиям Б , бобышка 21 подсоединить пневмобаллоны подвески (если подсоединится один термоболлон - второе отверстие глушится) . К отверстию А, бобышка 11, подсоединить питающий термоподвеску трубопровод.

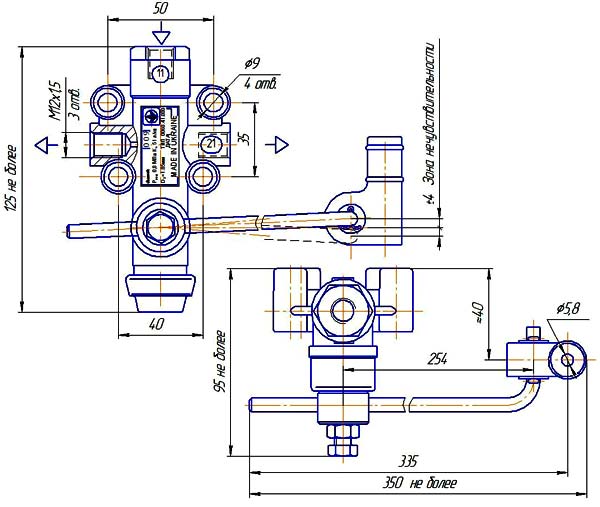

Кран (регулятор) 0060.41.000-04 - конструктивная схема
Технические характеристики
|
Наименование |
Значения |
|
Усилие перемещения, МПа |
30 |
|
Пропускная способность, л/мин |
51 |
|
Зона включения первой ступени |
- |
|
Зона включения второй ступени |
- |
|
Зона нечувствительности, мм |
±4 |
|
Габаритные размеры, мм |
|
|
длина |
350 |
|
ширина |
95 |
|
высота |
125 |
|
Масса, кг |
0,6 |
Ремкомплект 0060.41.000-04
|
Наименование |
Обозначение |
Количество |
|
Клапан |
0060.41.006 |
2 шт. |
|
Кольцо |
016-020-25-2-3 |
1 шт. |
|
Кольцо |
018-022-25-2-3 |
1 шт. |
|
Кольцо |
006-010-25-2-3 |
1 шт. |
|
Кольцо |
024-028-25-2-3 |
1 шт. |
|
Кольцо |
017-020-19-2-3 |
1 шт. |
