Контроллер ККТ-60

Цена по запросу
Артикул:
7891
  • Описание
  • Гарантии

Командоконтроллер ККТ-60 предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей путем изменения схемы и величины, включенных в электрическую цепь сопротивлений.

Модификации

  • Контроллеры ККТ-61А переменного тока предназначены для коммутирования статорных и роторных цепей трехфазных асинхронных электродвигателей с контактными кольцами на однодвигательных механизмах подъема и передвижения, имеют одинаковые схемы замыканий для обоих направлений вращения. Позволяют регулировать скорость электродвигателей в диапазоне 2,5:1 для каждого из направлений вращения.
  • Контроллеры ККТ-62А переменного тока (совместно с реверсором типа ТР-160 ) предназначены для регулирования скорости в двухдвигательном приводе механизма передвижения, при этом контроллер используется только для коммутирования роторных цепей и цепей управления. Цепи статора коммутируются реверсивными электромагнитными контакторами. Позволяют регулировать скорость каждого из подключенных к нему электродвигателей в диапазоне 2,5:1, имеется возможность реверса обоих двигателей.
  • Контроллеры ККТ-68А переменного тока (совместно с реверсором типа ТР-160 ) предназначены для управления асинхронными двигателями с фазным ротором на однодвигательных механизмах подъема и передвижения, при этом контроллеры используются для коммутирования роторных цепей и цепей управления. Цепи статора коммутируются электромагнитными контакторами. Позволяют регулировать скорость электродвигателей в диапазоне 2,5:1, имеется возможность реверса.
  • Контроллеры ККТ-61А, ККТ-62А, ККТ-68А позволяют регулировать скорость в таком диапазоне за счет введения в цепь ротора регулировочных ступеней резисторов только в зоне больших нагрузок. Получить такой диапазон в зоне малых нагрузок представляется возможным только при толчковой работе (многократное переключение с рабочего на нулевой положение и обратно), что является одним из недостатков этих контроллеров. Поэтому их рекомендуется применять для тихоходных кранов малой и средней грузоподъемности легкого и среднего режимов работы с невысокими требованиями к диапазону регулирования скорости и точности остановки.
  • Контроллеры ККТ-63А переменного тока предназначены для коммутирования статорных цепей трехфазных асинхронных электродвигателей с короткозамкнутым ротором на однодвигательных механизмах подъема и передвижения, не требующих регулирования скорости и момента привода. Функции управления этим контроллером сводятся к включению и отключения двигателя без регулирования его частоты вращения.
  • Контроллеры ККТ-65А переменного тока (совместно с магнитным контроллером типа ТРД-160 ) предназначены для коммутирования цепей статора и ротора асинхронных электродвигателей с фазным ротором, применяемых в однодвигательных приводах механизмов подъема. Позволяют регулировать скорость двигателей в диапазоне 8:1 для каждого из направлений вращения. Магнитный контроллер позволяет получать режим динамического торможения с самовозбуждением.
  • Контроллеры ККТ-69А переменного тока (совместно с реверсором типа ТР-160 и ТРД-160 ) предназначены для управления асинхронными электродвигателями с фазным ротором на однодвигательных механизмах подъема. При этом контроллер используется только для коммутирования роторных цепей и цепей управления. Цепи статора коммутируются реверсивными электромагнитными контакторами. Контроллер позволяет регулировать скорость электродвигателя в диапазоне 8:1. Использование магнитного контроллера позволяет получить режим динамического торможения с самовозбуждением.
  • Контроллеры ККТ-65А и ККТ-69А обеспечивают заданный диапазон регулирования скорости без применения толчкового режима работы, поэтому управление ими проще и удобнее, чем контроллерами ККТ-61А и ККТ-68А. Контроллеры ККТ-65 и ККТ-69 могут быть рекомендованы для кранов легкого, среднего, а также тяжелого режимов работы с большими скоростями подъема и спуска, а также с более жесткими требованиями к точности остановки.

Технические характеристики

Тип контроллера

Исполн. двигателя/кол-во х х мощность, кВт

Механизм упр-я

Ток статора/ ротора при ПВ=40% А

число раб. положений: подъем (Вп) /спуск (Нз)

Число вкл. в час

Масса, кг

ККТ-61А

АД с ф. ротором/1х30,0

подъем, передвижение

100/100

5/5

120

15

ККТ-62А сТР-160

АД с ф. ротором/2х30,0

передвижение

100/100

5/5

120

15

ККТ-65А сТРД-160

АД с ф. ротором/1х30,0

подъем

100/100

5/5

120

15

ККТ-68А сТР-160

АД с ф. ротором/1х80,0

подъем, передвижение

—/100

5/5

120

15

ККТ-69А с ТРД-160 и ТР-160

АД с ф. ротором/1х30,0

подъем

—/100

5/5

120

15

ККТ-63А

АД с к. з. ротором/1х15,0

подъем, передвижение

75/—

1/1

120

15

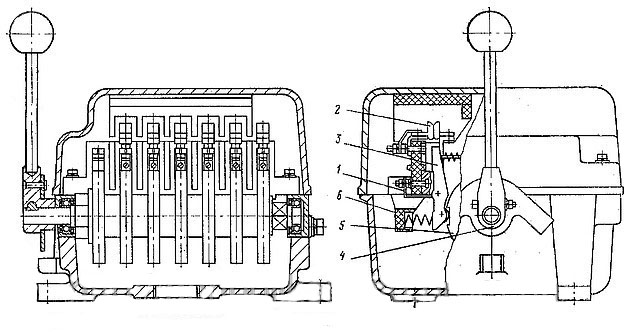

Устройство контроллеров ККТ60А приведен на рисунке ниже, где: 1-поводок; 2-гл. контакт; 3-контактный рычаг; 4-рукоятка; 5-барабан; 6-рейка.

Схема контроллера ККТ-60

Схема контроллера ККТ-60

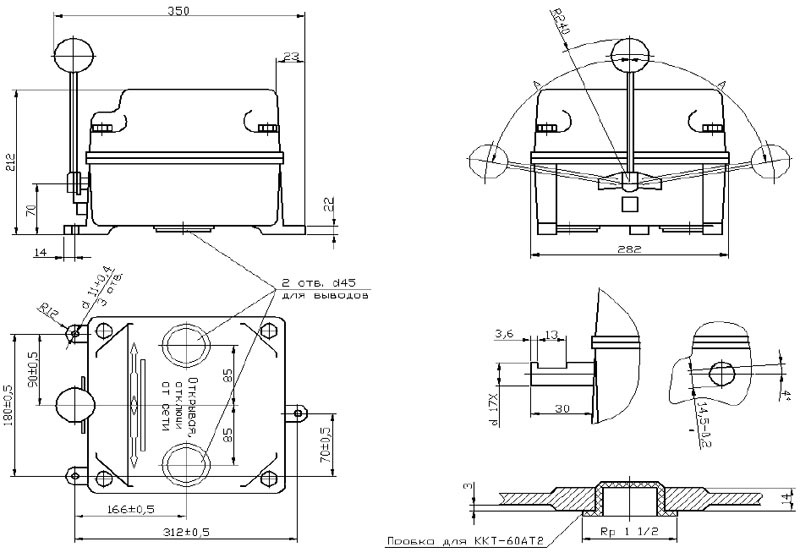

Размеры ККТ-60

Схема габаритов ККТ-60
