Клапан обратный КЛ

Цена по запросу
Артикул:
8152
  • Описание
  • Гарантии

Клапан обратный КЛ 6.3, КЛ 8.3, КЛ 10.3, КЛ 16.3, КЛ 20.3, КЛ 25.3, КЛ 32.3 относится к комплектующим устройствам, которые входят в состав гидравлических систем и выполняют роль узла, поддерживающего управление потоками рабочей жидкости. Наличие этих гидравлических устройств позволяет пропускать жидкость в одном направлении и препятствует ее проходу в другом.

Область использования

Линейные обратные клапаны КЛ применяются при построении системы гидравлических магистралей, обеспечивающих подачу рабочей жидкости к промышленным установкам, станкам и прочим машинам с гидравлическими приводами. Также этими клапанами комплектуются гидравлические системы механизмов, обеспечивающих транспортировку и погрузку грузов, бурение скважин, рытье каналов и прочее.

Конструкция и работа

Клапаны КЛ выполнены в виде металлических стальных граненых цилиндров с резьбовым креплением. Внутри такого цилиндра имеется запорный механизм, который способен пропускать рабочую жидкость в одном направлении и запирать в противоположном. Клапан владеет проходом, диаметр которого составляет 10 мм, а максимально допускаемое давление находится на уровне 38 МПа.

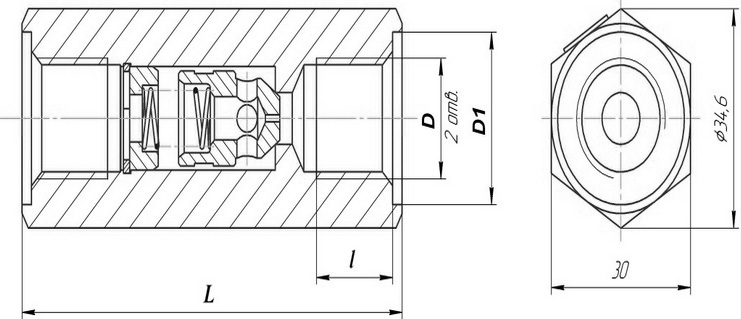

Схема габаритных размеров клапана КЛ-10

Рис.1 - схема габаритных размеров клапана КЛ-10 (значения можно просмотреть в таблице ниже)



КЛ 10.3-М*

КЛ 10.3-G*

КЛ 10.3-К*

D, мм

M 22×1.5

G 1/2-A

K 1/2″

D1, мм

28

-

-

L, мм

75

75

80

l, мм

14

14

21

Клапаны обратные КЛ рассчитаны для использования в системах, в качестве рабочей жидкости которых применяется минеральное масло, с показателем вязкости в пределах значений 10…400 мм2/с. Тонкость фильтрации масла должна составлять 25 мкм, что отвечает 12-му классу чистоты. Температурный режим среды, где будет эксплуатироваться клапан, должен отвечать значениям -40ºС…+55ºС.

Модификации

Клапаны могут производиться в различных исполнениях, которые будут отличаться только расходом рабочей жидкости и массой:

  • КЛ 6.3;
  • КЛ 8.3;
  • КЛ 10.3;
  • КЛ 16.3;
  • КЛ 20.3;
  • КЛ 25.3;
  • КЛ 32.3.

Технические характеристики

Параметр

Значение параметра для модификации

КЛ 6.3 КЛ. 8.3 КЛ 10.3 КЛ 16.3 КЛ 20.3 КЛ 25.3 КЛ 32.3

Условный проход, мм

6

8

10

16

20

25

32

Давление на входе, МПа:

номинальное

32

максимальное

38

Давление открывания, МПа:

исполнение 1

0,03

исполнение 2

0,05

исполнение 3

0,15

исполнение 4

0,3

исполнение 5

0,5

Расход рабочей жидкости, л/мин:

номинальный

12.5

20

32

63

125

160

250

максимальный

20

35

50

125

200

300

400

Масса, кг

0.1

0.2

0.3

0.6

1

2

2.5

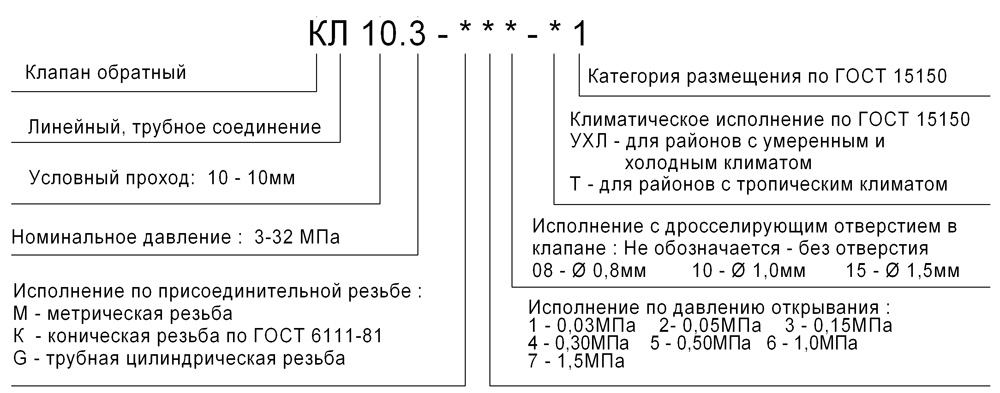

Обозначение при заказе

Схема обозначения клапана КЛ-10 при заказе
