Клапан КПМ-6
Гидроклапан предохранительны КПМ-6/1, КПМ-6/2, КПМ-6/3 модульного монтажа предназначен для предохранения системы от перегрузок и для поддержания в ней постоянного давления.
Клапаны КПМ-6 модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.
Область применения
Клапаны могут использоваться в гидроприводах прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Модификации
Клапаны могут выпускаться в нескольких модификациях:
- КПМ-6;
- КПМ-10.
Отличие этих клапанов только в габаритных размерах и массе.
Технические характеристики
|
Параметр |
Номинальное давление, МПа: |
|||
|
6,3 |
10 |
20 |
32 |
|
|
Давление на входе, МПа: |
||||
|
номинальное |
6,3 |
10 |
20 |
32 |
|
максимальное |
7,0 |
12,5 |
25 |
35 |
|
Диапазон настройки давления, МПа: |
0,4-7,0 |
0,5-12,5 |
2-25 |
5-35 |
|
Расход рабочей жидкости, л/мин: |
||||
|
номинальный |
20 |
|||
|
максимальный |
35 |
|||
|
минимальный |
0 |
|||
|
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более |
50 |
75 |
100 |
150 |
|
Максимальное превышение давления настройки при мгновенном возрастании давления, МПа |
2,5 |
|||
|
Момент силы, Нм, не более |
0,6 |
|||
|
Масса (без рабочей жидкости), кг, не более, для исполнений: |
||||
|
КПМ */* Р – УХЛ1 |
1,2 |
|||
|
КПМ */* А – УХЛ1 |
1,2 |
|||
|
КПМ */* В – УХЛ1 |
1,2 |
|||
|
КПМ */* АВ – УХЛ1 |
1,4 |
|||
Конструктивно-функциональное исполнение клапанов
|
Обозначение клапана (см.структуру условного обозначения клапана КПМ) |
Условное графическое обозначение схемы по ГОСТ 2.781 и буквенное обозначение отверстий по ДСТУ 3488 |
Функционирование |
|
КПМ */* Р – * 1 |
 |
Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии Р |
|
КПМ */* А – * 1 |
 |
Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии А |
|
КПМ */* В – * 1 |
 |
Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии В |
|
КПМ */* АВ – * 1 |
 |
Предохранение гидросистемы от перегрузок поддержание настроенного давления в гидросистеме. Клапан предохранительный в линии А и В |

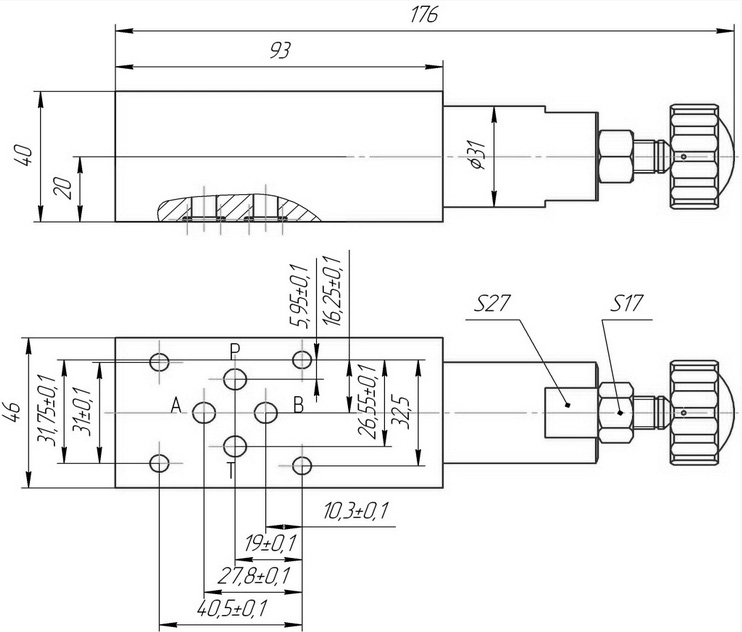

Рис.1 - габаритные размеры гидроклапанов КПМ-6/*В

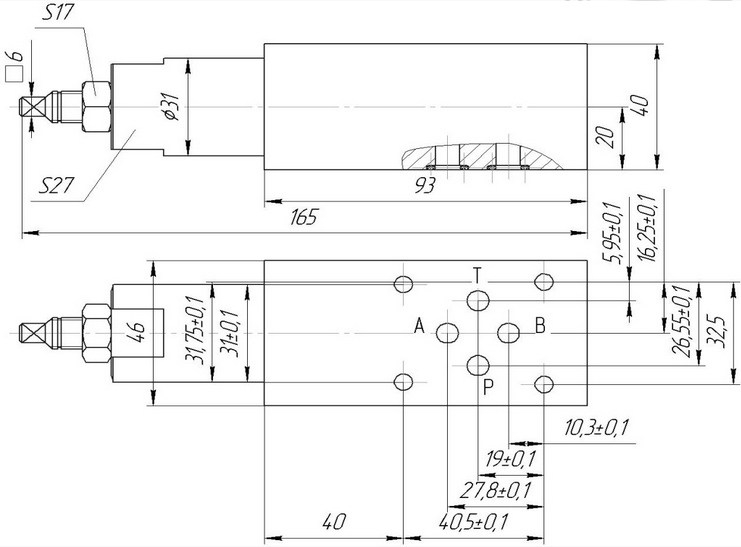

Рис.2 - габаритные размеры клапанов КПМ-6/*БР, КПМ-6/*БА
Рис.3 - габаритные размеры клапанов КПМ-6/*БАВ
Эксплуатационные условия
Клапаны предохранительные модульного монтажа КПМ-6 работают на минеральных маслах с вязкостью от 10 до 400 Па, при тонкости фильтрации не более 25 мкм.
Температура масла от +20 до +50 °С. Температура окружающей среды от 0 до +50 °С. Вид присоединения - модульный монтаж.
Обозначение при заказе
