Клапан КОМ 6.3, КОМ 10.3

Клапаны КОМ 6.3, КОМ 10.3 служат для установки в гидролинии на промышленных объектах, где используется оборудование с гидравлическими приводами. Эти устройства применяются в тех случаях, когда нужно выполнить пропускание потоков рабочей жидкости в одном из направлений и запирать канал для ее прохода в противоположном направлении.

Область применения

Обратные клапаны КОМ 6.3, КОМ 10.3 предназначены для использования в таких отраслях промышленности, как:

• Автомобилестроение;
• Приборостроение;
• Металлургия;
• Машиностроение и прочие смежные отрасли.

Конструкционные особенности

Клапаны КОМ 10.3, КОМ 6.3 могут выпускаться в нескольких вариантах для установки в гидролинии 4-х типов: А, В, Р и Т. Выполнены эти устройства в виде металлических блоков с соответствующими отверстиями для установки в требуемую гидролинию. Величина номинального давления, подаваемого на вход клапана, составляет 32 МПа, а давление, при котором происходит открытие клапана равно соответственно 0,1 и 0,05 МПа.

Особенности использования

Обратные клапаны КОМ 10.3, КОМ 6.3 рассчитаны для работы в гидравлических системах, в качестве рабочей жидкости которых применяются минеральные масла. Показатель вязкости используемых масел должен находиться в пределах 20…250 СТС, а тонкость их очистки должна быть не хуже 25 мкм. Оптимальной температурой эксплуатации фильтров считаются значения в интервале +1ºС…+45ºС. Номинальный расход масла при перечисленных выше параметрах составляет 12,5 л/мин для клапана с 6-миллиметровым проходом и 63 л/мин для устройства в конструкции с проходом 10 мм.

Технические характеристики

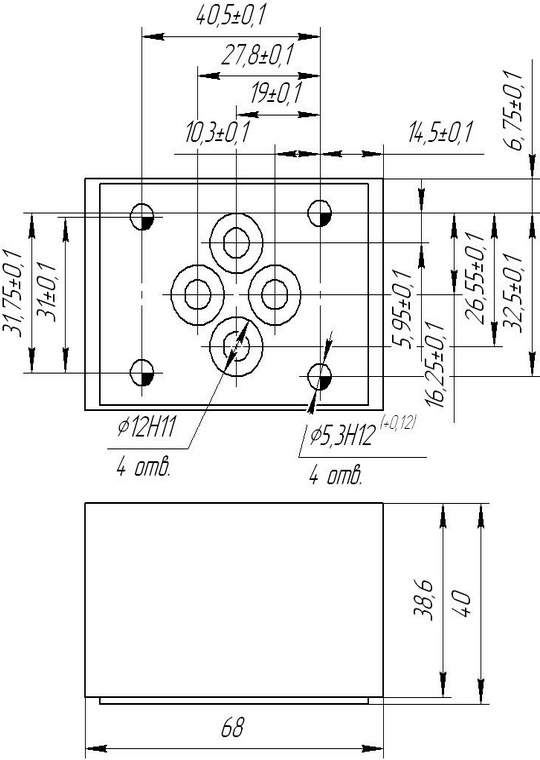

Рис.1 - габаритные размеры КОМ 6.3

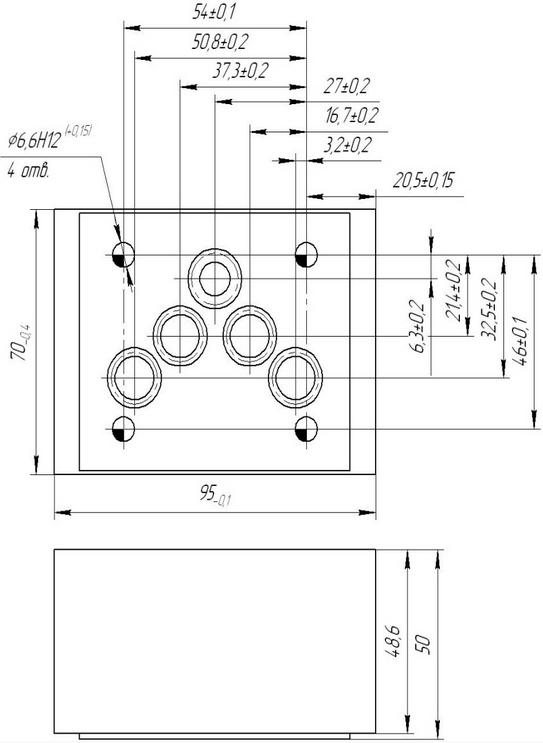

Рис.2 - схема габаритных размеров КОМ 10.3

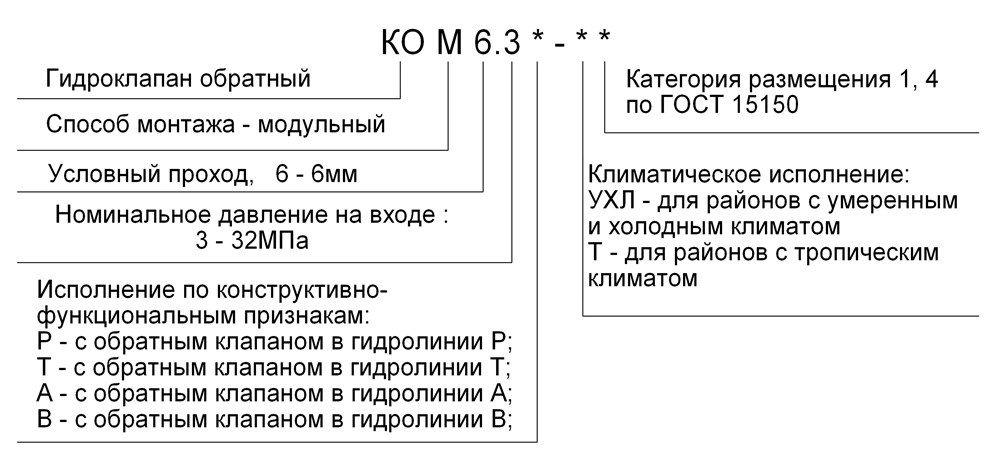

Обозначение при заказе
