Клапан 21H8KB120
Клапан электромагнитный 21H8KB120 используется для автоматического перекрытия потока жидкостей, газов, паров и нефтепродуктов, химически не активных сред. Применяются клапаны как в быту, так и в промышленности.
Конструкция
Клапан электромагнитный имеет три исполнения по типу срабатывания: прямого, косвенного или комбинированного действия. Изделия также подразделяются на нормально закрытые и нормально открытые. Материалы изготовления корпуса - латунь, нержавеющая сталь и ударопрочный пластик. Для прокладок выбираются специализированные резины, такие как: фторопласт- тефлон, каучук, силикон и т.д.
Детали клапана изготовлены из:
- Катушка (1) - полиамид
- Корпус (5), крышка (3) - латунь UNI EN 12165 CW617
- Арматурная трубка - нержавеющая сталь AISI серии 300
- Плунжер (2) - нержавеющая сталь AISI серии 400
- Пружина - нержавеющая сталь AISI серии 300
- Мембрана (4) - NBR

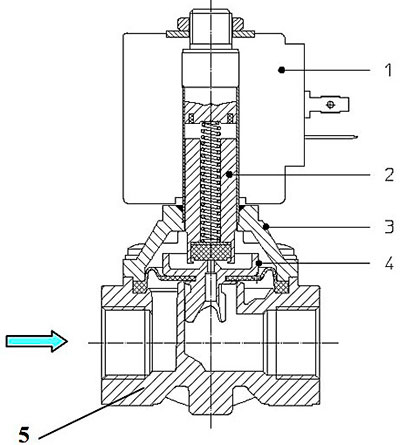

Рис.1. Чертеж клапана электромагнитного 21H8KB120
Технические характеристики
| Параметры | Значения |
| Тип | двухходовой |
| Эксплуатация | непрямого действия |
| Функция | нормально-закрытый |
| Соединение | резьба G 1/2" дюйма |
| Проходное отверстие | 15 мм |
| Kv расход | 45 л/мин |
| Материал уплотнения | NBR |
| Диапазон температуры среды, C | -10..+90 |
| Максимально допустимое давление на входе | 20 bar (20 кгс/см2) |
| Минимальный перепад давления | 0.1 bar (0.1 кгс/см2) |
| Максимальная вязкость | 12 сСт |
| Напряжение питания, V | ~12, 24 ,48, 110, 220, 230 (50Hz) |
| Ресурс работы | 400 000 циклов |
