Извещатель пожарный тепловой FT-B предназначен для контроля температуры окружающей среды в закрытых помещениях различных зданий и сооружений и формирования сигнала «ПОЖАР» для ППК при превышении порогового значения температуры окружающей среды в охраняемом помещении.

Технические характеристики

Параметры	Значения
Диапазон статической температуры срабатывания, °С	69 - 85
Диапазон питающих напряжений, В	9 - 30
Ток потребления в дежурном режиме при максимальном напряжении питания 30 В, мА	не более 0,1
Ток потребления в режиме «ПОЖАР» устанавливается внешним резистором в диапазоне значений, мА	5 - 20
Внутреннее сопротивление в режиме «ПОЖАР» при токе 20 мА, Ом	не более 500
Габаритные размеры, мм	∅ 85х33
Масса, кг	не более 0,05
Средний срок службы, лет	не менее 10

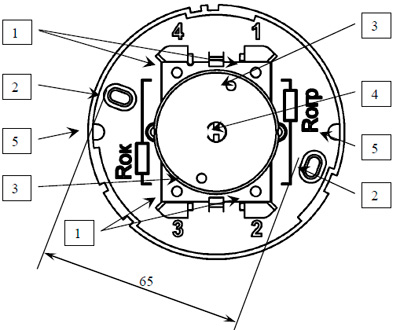

Рис.1. Схема извещателя FT-B, где:

Винтовые соединения для подключения проводов ШС
Монтажные отверстия.
Красный оптический индикатор
Термоэлемент.
Входные пазы для проводников ШС.

На основании корпуса извещателя нанесены номера контактов и обозначены места для подключения оконечных и ограничительных резисторов для постояннотокового ШС.
