Извещатель пожарный тепло-дымовой СПД-3.5

1 970

* ориентировочная цена, требуется уточнение

Артикул:
10201
  • Описание
  • Гарантии

Извещатель пожарный тепло-дымовой СПД-3.5 является точечным тепло-дымовым извещателем и предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма или превышением порогового значения температуры окружающего воздуха. При обнаружении одного из этих событий извещатель передает сигнал «ПОЖАР» на ППКП.

Устройство и принцип действия

Принцип действия извещателя основан на контроле температуры и оптической плотности окружающей среды.

Извещатель СПД-3.5 представляет собой конструкцию, состоящую из собственно извещателя и базы. Извещатель соединяется с базой посредством четырех-контактного соединителя. В пластмассовом корпусе извещателя установлены электронный блок обработки сигналов, схема управления индикацией состояния и два сенсора - тепловой сенсор для контроля температуры и оптический для контроля оптической плотности среды.

При отсутствии дыма в чувствительной области оптической системы извещателя и при температуре окружающего воздуха ниже пороговой, подключенный к ППКП извещатель находится в дежурном режиме работы, о чем свидетельствуют периодические вспышки красных оптических индикаторов.

При появлении дыма в чувствительной области оптической системы извещателя или при превышении температуры окружающего воздуха выше пороговой, электронная схема извещателя формирует сигнал «ПОЖАР» скачкообразным изменением внутреннего сопротивления извещателя, что приводит к увеличению тока в цепи ШПС. Ток потребления извещателя в режиме "Пожар" стабилизируется генератором тока, задается внешним резистором и не зависит от напряжения на контактах извещателя (в диапазоне питающих напряжений). В режиме «ПОЖАР» красные оптические индикаторы светятся постоянно (если извещатель включен в постояннотоковый ШПС) или мигают (если ШПС знакопеременный) с частотой, определяемой типом ППКП.

Возврат извещателейСПД-3.5 в дежурный режим (сброс) происходит с помощью отключения питания на время не менее 3 с и последующего включения.

Комплектность

  • Извещатель пожарный тепло-дымовой СПД-3.5 - 1 шт с базой «В-104».
  • Паспорт 1/20 шт (один на упаковку).
  • Тара групповая 1/20 (одна на 20 извещателей).

Для установки извещателей на подвесные потолки по отдельному заказу могут поставляться монтажные кольца К-4, а также модули согласования шлейфов МУШ-1М - МУШ-6М.

Технические характеристики
Параметры Значения
Чувствительность дымового канала извещателя соответствует требованиям ДСТУ EN54-7:2004
Класс теплового канала А2
Дтиапазон питающих напряжений, В 10 - 30
Ток потребления в дежурном режиме,мА не более 0,1
Инерционность, с не более 10
Способ формирования выходного сигнала бесконтактный
Способ подключения к ППКП двухпроводный ШПС
Ток потребляемый в режиме "Пожар", мА 3 – 201)
Обратный ток при напряжении минус 30В, мкА 5
Габаритные размеры, мм Ø 100х60
Масса, кг не более 0,15
Диапазон рабочих температур, ° от - 10 до +55
Средний срок службы, не менее 10
Средняя наработка на отказ, ч не менее 60000
Степень защиты оболочки извещателя по ГОСТ 14254 IP30

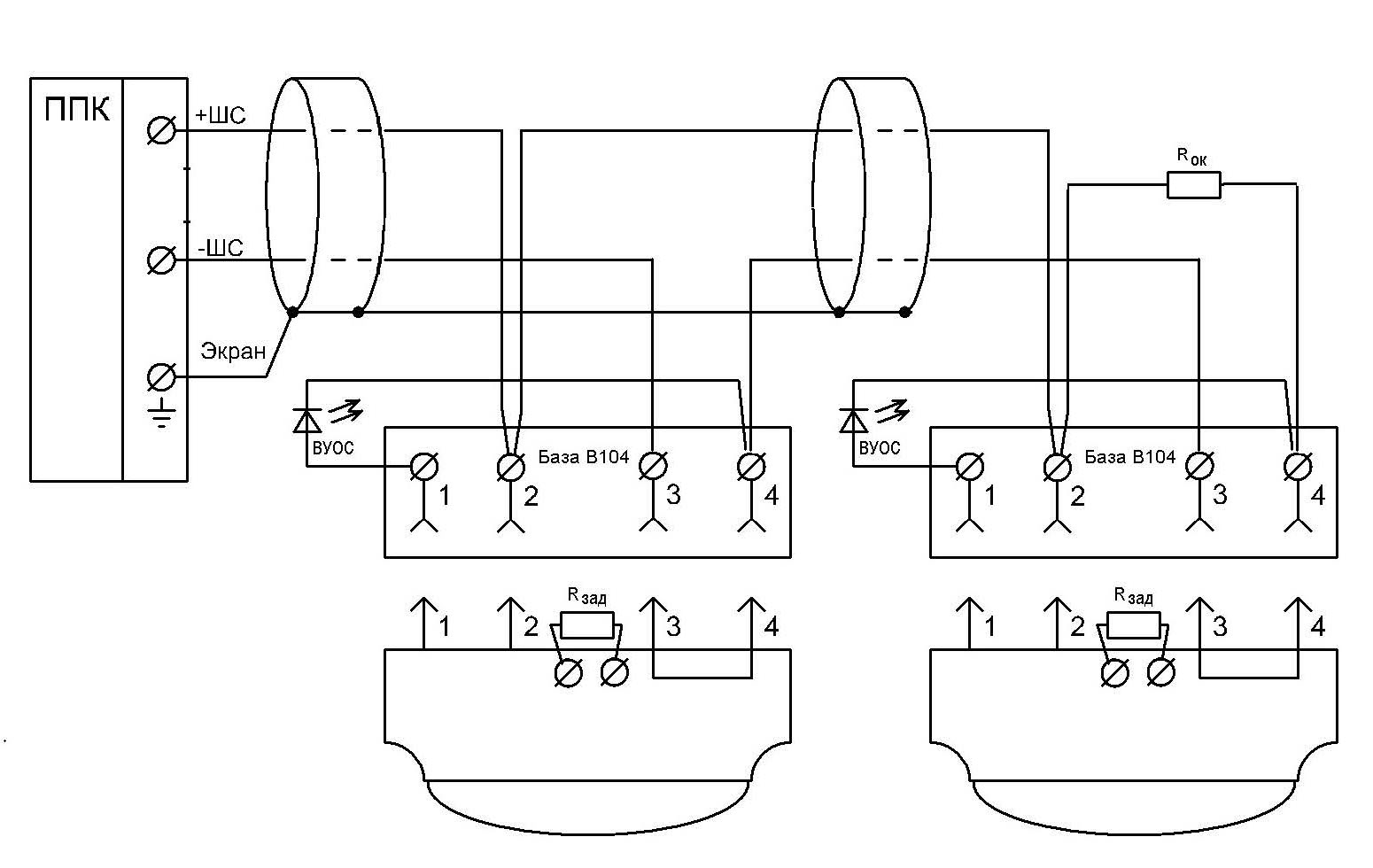

"Схема подключения извещателей. Подключение к ППКП с постояннотоковым ШПС"

Рис.1 Схема подключения извещателей. Подключение к ППКП с постояннотоковым ШПС

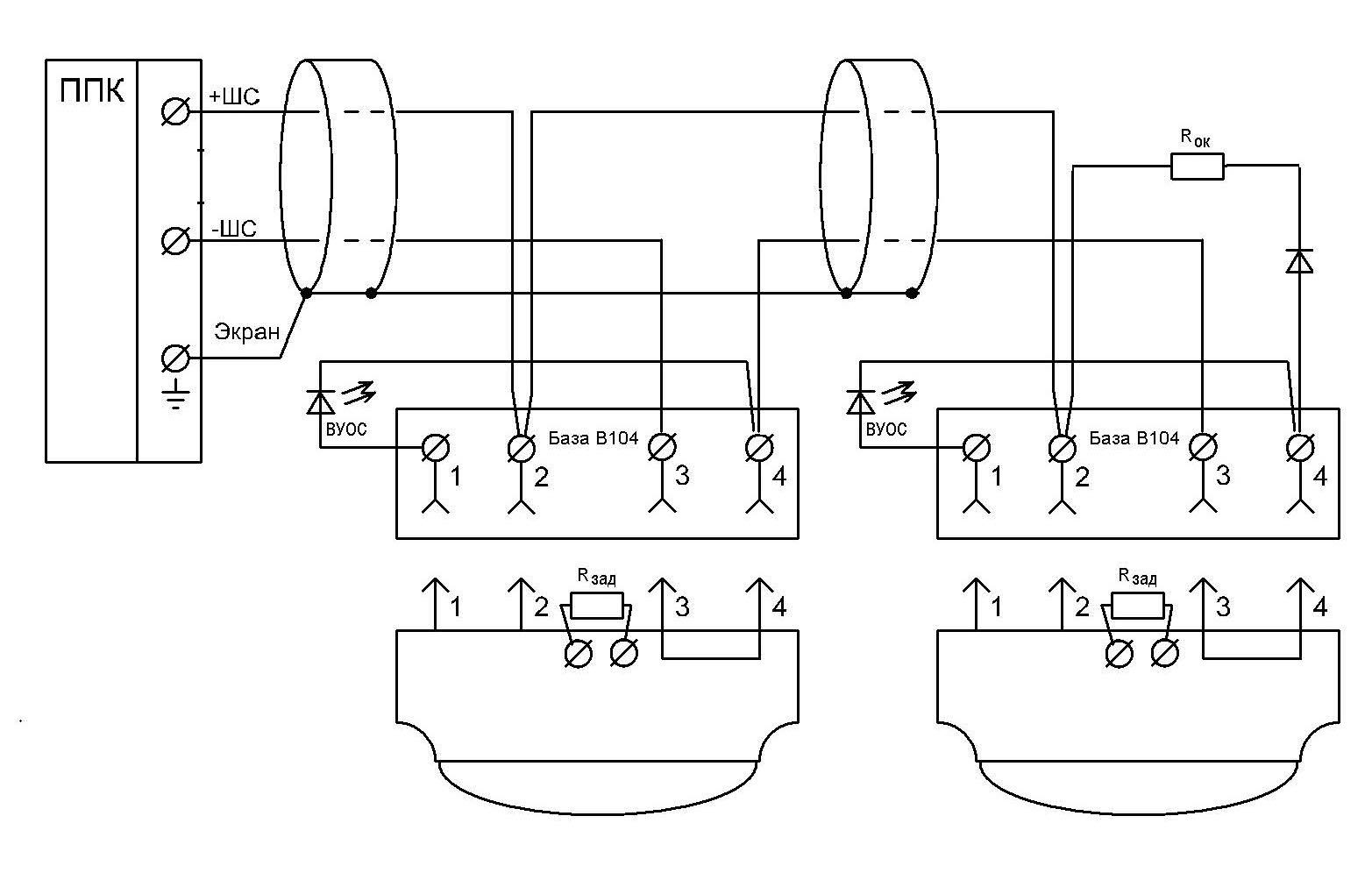

"Схема подключения извещателей. Подключение к ППКП со знакопеременным питанием ШПС"

Рис.2 Схема подключения извещателей. Подключение к ППКП со знакопеременным питанием ШПС
