Извещатель пожарный дымовой АРТОН-ИПД-3.2НР предназначен для обнаружения возгораний, сопровождающихся появлением дыма, и передачи сигнала «ПОЖАР» на ППКП.
Технические характеристики
| Параметры | Значения |
| Чувствительность, дБ/м | 0,05 - 0,2 |
| Инерционность, с | не более 10 |
| Напряжение питания, В | 12 ± 3,0 |
| Ток потребления в дежурном режиме, мА | не более 0,095 |
| Максимально допустимый ток в сработанном состоянии, мА | не более 22 |
| Максимальное напряжение коммутации, В | не более 36 |
| Максимальный коммутируемый ток, мА | не более 100 |
| Сопротивление разомкнутых контактов реле, кОм | не более 500 |
| Сопротивление замкнутых контактов реле, Ом | не более 5 |
| Габаритные размеры, мм | ∅ 100х48 |
| Масса, кг | не более 0,15 |
| Диапазон рабочих температур, °С | от - 30 до +55 |
| Средний срок службы, лет | не менее 10 |
Принцип действия
Выходной сигнал «ПОЖАР» формируется зaмыканием контактов реле.
Извещатель рассчитан на непрерывную круглосуточную работу с пожарными и охранно-пожарными ППКП. Извещатель применяется в четырехпроводных шлейфах сигнализации, с номинальным напряжением питания 12 В.
При съеме извещателя с базы формируется сигнал «НЕИСПРАВНОСТЬ».

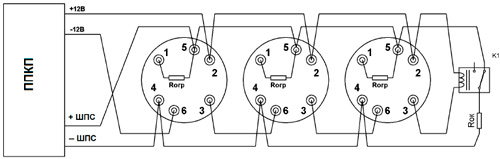

Рис.1. Схема подключения извещателя пожарного дымового АРТОН-ИПД-3.2НР к ППКП, где:
Rок и Rогр устанавливается согласно эксплуатационной документации на ППКП.
Реле К1 (номинальное рабочее напряжение 12 В) устанавливается в концеШПС.
Состояние выходных контактов реле показано при поданном напряжении питания 12 В.
