Измеритель К540-3 представляет собой измерительную систему, используемую для контроля рабочих параметров силовых трансформаторов. С помощью этих приборов проводятся электромагнитные испытания трансформаторных узлов всех групп подсоединений и всех типов рабочих схем. В процессе проведения испытаний обеспечивается контроль параметра частот напряжений возбуждения, показателей несимметричности и несинусоидальности. Аппарат может применяться как в лабораториях, в закрытых помещениях, так и в полевых условиях.
Конструкционное исполнение
Прибор выполнен в виде блочного измерительного устройства, помещенного в закрываемый защитный кейс. Все элементы управления и коммутационные разъемы выведены на лицевую панель измерителя и для большей информативности выполнены в разных цветах. Также на панели имеется ЖК-индикатор, который позволяет визуально просматривать параметры настройки прибора и измеряемые показатели. За корректным исполнением всех функций измерителя следит встроенный микроконтроллер.
Функциональные возможности
В процессе работы измеритель К540-3 позволяет выполнить следующий перечень функций:
- замер параметра тока и потерь на холостом ходу при небольших напряжениях;
- измерение величины электросопротивления коротким замыканиям;
- определения коэффициента трансформации;
- определение полярности для выводов на 1-фазных трансформаторных узлах;
- замер электросопротивления обмоток трансформатора постоянным токам определенной величины;
- определение группы соединений рабочих обмоток в 3-фазных трансформаторных системах.

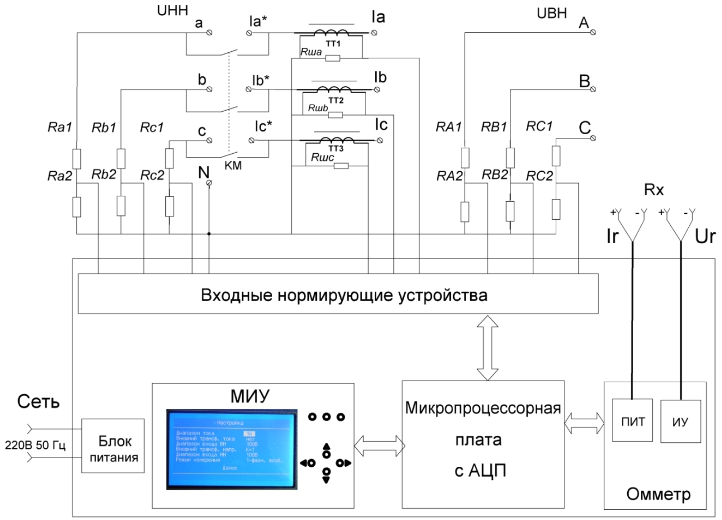

Функциональная схема измерителя
где:
- МИУ - модуль индикации и управления;
- АЦП - аналого-цифровой преобразователь;
- ПИТ - программируемый источник тока;
- ИУ - измерительный усилитель.
Технические характеристики
|
Диапазон определяемых значений сил переменных токов для трех каналов: |
10-5000 мА |
|
Величина диапазона определяемых величин напряжения для двух измерителей (3-канальных): |
от 5В до 0.4 кВ |
|
Величина диапазона определяемых значений рабочих мощностей: |
1 Вт-2 кВт |
|
Значение диапазона определения показателей электросопротивления постоянному току: |
5х10-5-1999 Ом |
|
Параметр интервала значений частоты: |
45-55 Гц |
|
Показатели измерительных границ: |
|
|
- I (ток): |
0.1; 1; 5 А |
|
- U (напряжение): |
100-400 В |
|
- R (сопротивление): |
2х10-5-1999 Ом |
|
Параметр максимальной относительной погрешности определения: |
|
|
- U: |
0.2 % |
|
- Р (мощность), I, R: |
0.5 % |
|
Абсолютная погрешность при определении значения частоты: |
0.25 Гц |
|
Минимальная величина входного сопротивления каналов, измеряющих напряжение: |
400 кОм |
|
Показатель максимального падения напряжения нагрузки каналов, измеряющих силу тока: |
75 мВ |
|
Минимальное значение среднего времени службы: |
8 лет |
|
Минимальная величина среднего времени для работs на отказ: |
10 тыс. часов |
