Индикаторы 1ИГ, 1МИГ, ИЧ-02ПТ позволяет проводить измерения линейных размеров деталей. Преимуществом данных прибора перед другими индикаторами, является их высокая точность измерения. В основе работы данного прибора лежит относительных и/или абсолютный метод.

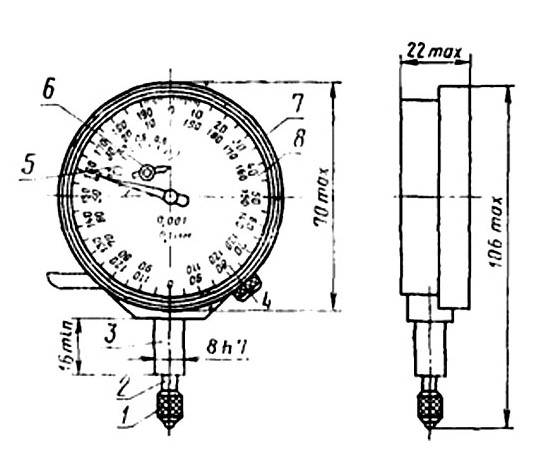

рис. 1 - Конструкция 1МИГ
1МИГ включает следующие элементы:
- измерительный наконечник;
- измерительный стержень;
- присоединительная гильза;
- винт для установки механизма в нулевое положение;
- стрелка;
- указатель перемещения измерительного стержня;
- корпус;
- циферблат.
Технические характеристики
|
Тип |
Диапазон, мм |
Ц.д., мм |
Погрешность, мм |
Усилие, Н |
Размеры, мм |
|||
|
А |
В |
С |
D |
|||||
|
1ИГ кл.0 |
±0,05 |
0,001 |
±0,004 |
2,0 |
- |
- |
- |
- |
|
1ИГ кл.1 |
±0,05 |
0,001 |
±0,008 |
2,0 |
- |
- |
- |
- |
|
1МИГ кл.0 |
0-1 |
0,001 |
±0,002 |
2,0 |
97,9 |
16,5 |
12,5 |
8 |
|
1МИГ кл.1 |
0-1 |
0,001 |
±0,004 |
2,0 |
97,9 |
16,5 |
12,5 |
8 |
|
ИЧ-01ПТ кл.0 |
0-1 |
0,001 |
±0,005 |
2,0 |
97,9 |
16,5 |
12,5 |
8 |
|
ИЧ-01ПТ кл.1 |
0-1 |
0,001 |
±0,008 |
2,0 |
97,9 |
16,5 |
12,5 |
8 |
Индикаторы 1ИГ, 1МИГ, ИЧ-02ПТ
Артикул:
9256
Цена по запросу
