Громкоговоритель 6АС100ПНВ применяется в составе систем оповещения всех типов и устанавливается внутри помещений.

Исполнение

Громкоговоритель изготавливается в виде прямоугольных корпусов из алюминиевого сплава и легко монтируются в стену. Степень их защиты от проникновения влаги и пыли отвечает IP 21.

Громкоговорители серии 6АС100ПНВ обеспечивают излучение звуковых волн в широком угловом интервале. Соответственно для частот 500Гц, 1кГц, 2кГц, 4кГц углы излучения звука составляют 180, 160, 90 и 80 градусов. Эти параметры одинаковы как для вертикальной, так и горизонтальной плоскости.

Параметр звукового давления для громкоговорителей этого типа составил 95 дБА, а величина А-взвешенного уровня чувствительности отвечает 87 дБА.

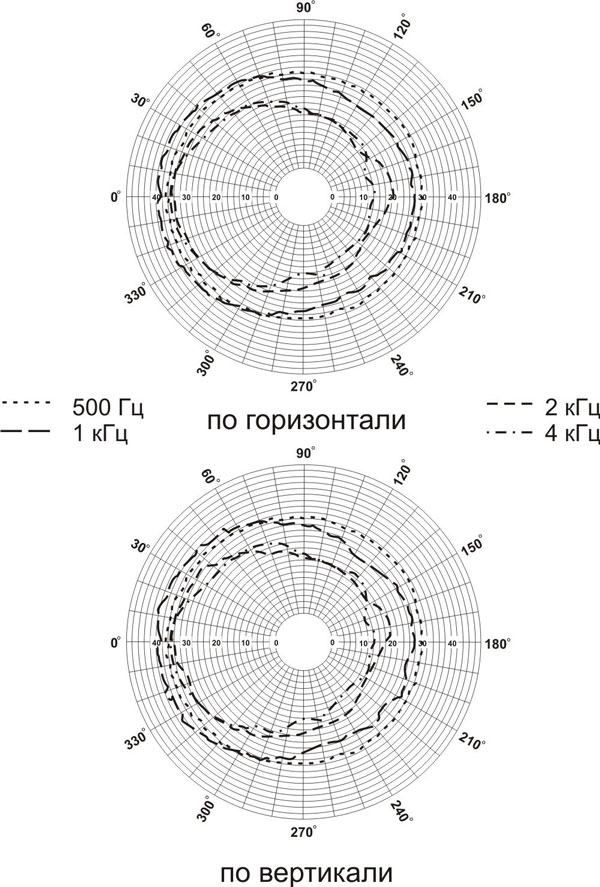

Рис.1. Схема направленности звука в 6АС100ПНВ

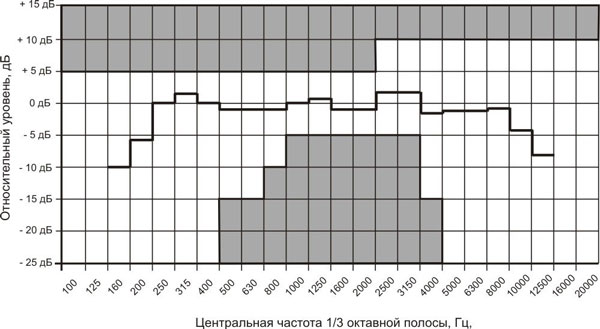

Рис.2.Частотная характеристика громкоговорителя 6АС100ПНВ

Технические характеристики

Угол излучения в горизонтальной плоскости, градус, на частоте: 500 Гц 1 кГц 2 кГц 4 кГц	180 160 90 80
Угол излучения в вертикальной плоскости, градус, на частоте: 500 Гц 1 кГц 2 кГц 4 кГц	180 160 90 80
Номинальная шумовая мощность, Вт	3 или 6
Номинальное входное напряжение, В	100*
Линейный уровень чувствительности, дБ, не менее	87
Эффективно воспроизводимый диапазон частот, Гц, не уже	от 160 до 12500
Линейный номинальный уровень звукового давления, дБ, не менее	95
Степень защиты	IР21
Габаритные размеры, мм	175х140х75
Масса, кг	1,0

* возможно изготовление громкоговорителя с номинальным входным напряжением 30 В или 70 В.

Эксплуатация

Использовать громкоговоритель 6АС100ПНВ допускается в сухих помещениях, температура в которых не поднимается выше 70⁰С. Система питания громкоговорителей рассчитана на работу с сетью, напряжение которой 100В. Также возможны конфигурации, рассчитанные на питание напряжением 70 или 30В (по индивидуальному заказу).

Размещение и монтаж

Громкоговоритель является встраиваемым в нишу стены. Если планируется установка громкоговорителя внутри гипсокартонной перегородки, нужно предварительно вырезать в ней отверстие и установку осуществлять при помощи пружин. 6АС100ПНВ можно использовать в любой акустической системе оповещения, а также регулировать ее мощность в случае необходимости. Для оптимальной работы громкоговорителя рекомендуется размещать его на уровне 2-2.5 м от пола.

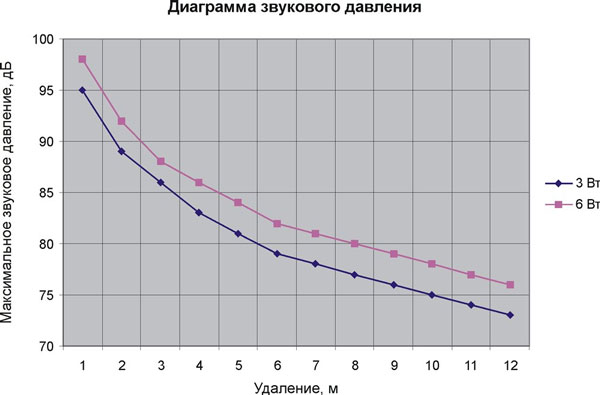

Рис.3.Звуковое давление 6АС100ПНВ
