Гидрораспределители РЕ 10.3 с электромагнитным управлением
Гидрораспределители РЕ 10.3 с электромагнитным управлением используются в гидравлических системах машин при необходимости распределения потоков рабочей жидкости. Трёхпозиционные применяются для реверсирования движения механизмов.
Принцип работы
Управление распределителем осуществляется электромагнитами. При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком. При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

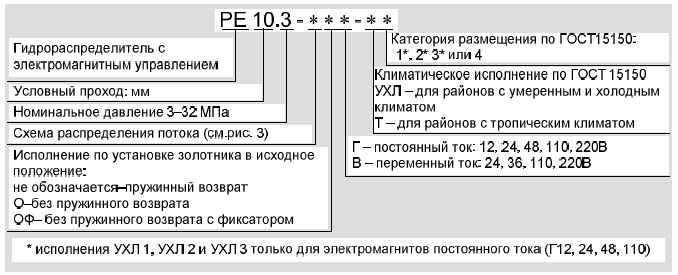

Рис.1 Структура условного обозначения
| Условный проход, мм | 10 |
|
Давление на входе, номинальное, МПа (кгс/см2) |
32 (320) |
|
Давление на выходе (сливе), максимальное, МПа (кгс/см2) |
6 (60) |
|
Расход рабочей жидкости л/мин, номинальный: - для схем: 14,24,54,64,64А,94 |
25 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: - для схем: 64,64А,65,65А |
200 |
|
Время срабатывания, мс, не более: - с электромагнитом переменного тока - с электромагнитом постоянного тока |
30 |
|
Напряжение питания электромагнита, В: - постоянный ток |
12, 24, 48 ,110, 220 |
|
Условия эксплуатации: Положение при эксплуатации Рабочая жидкость |
любое |
| Масса, кг | 6,1 |
Устройство и работа
Гидрораспределители производятся в металлических корпусах. Для управления золотником применяются электрические приводы любого рода тока. В двухпозиционных устройствах РЕ 10.3 используется один электромагнитный привод, а в трёхпозиционных – два. При отсутствии напряжения золотник можно переместить вручную при помощи кнопки, расположенной в торце привода.

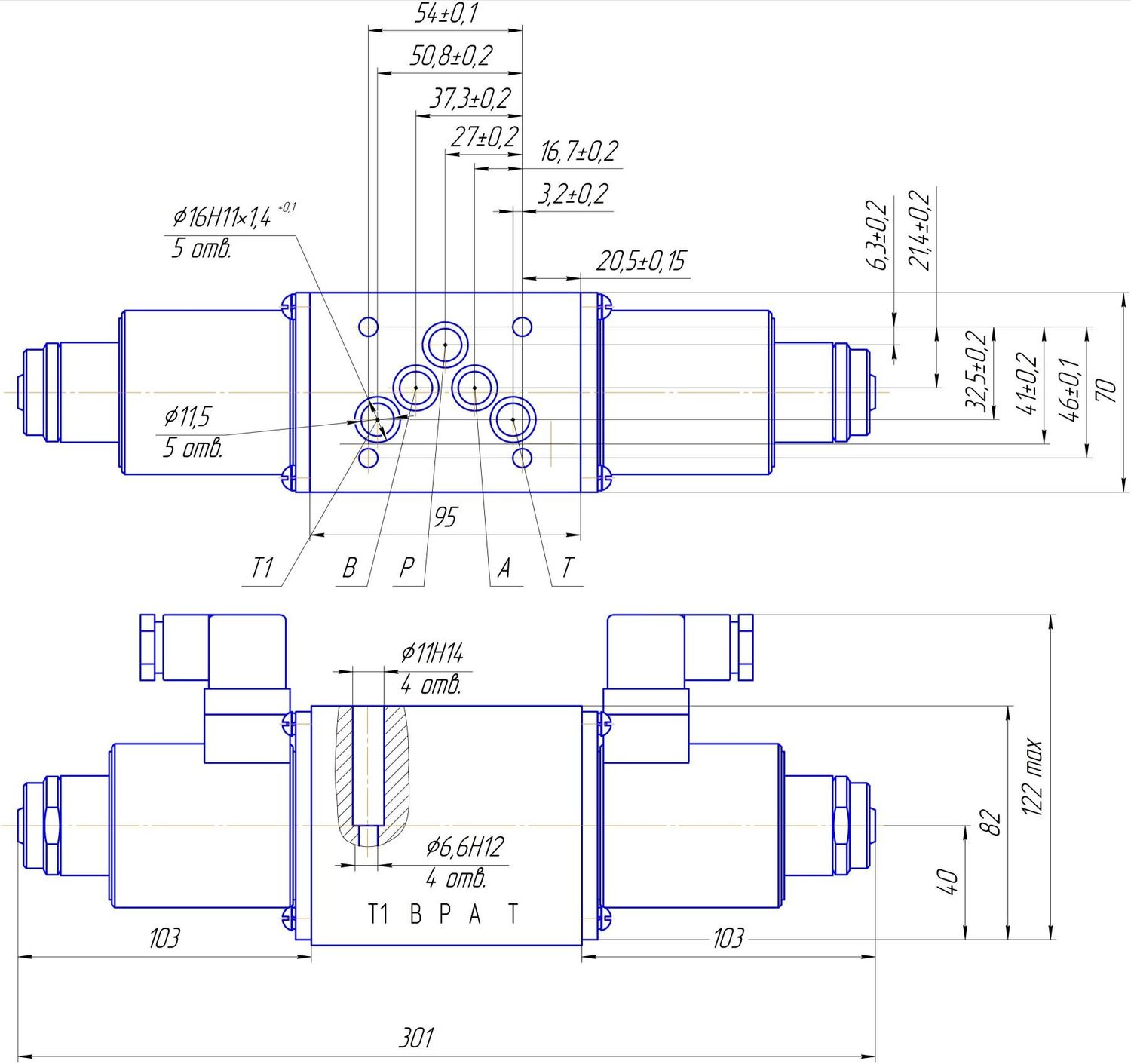

Рис.1 Габаритные размеры
