Реле ФР-01, ФР-02, ФР-03, ФР-04 используется при необходимости отключать устройства при условии уменьшения или увеличения уровня освещенности фотодатчика реле. Модификации реле 01, 02 и 04 используются только в закрытых помещениях, 03 (так-как фотодатчик расположен в корпусе) можно применять и на открытых площадках, только должно находится под навесом.
Конструкция
Корпус фотореле ФР-01 ... ФР-04 изготовлен из пластмассы. В корпусе находится плата, на которой установлены радиоэлементы. На передней панели находится резистор, который регулирует срабатывание фотореле, а также клеммы для присоединения внешних проводников.

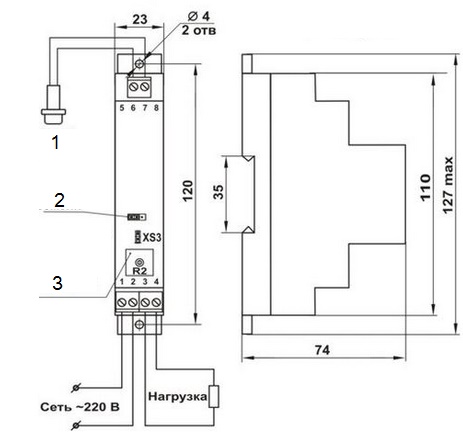

рис. 1 - Конструкция и габаритные размеры ФР-02
ФР-02 состоит из (рис. 1):
- фотодатчик;
- джампер отключения задержки времени;
- установка момента включения в зависимости от уровня освещенности.
Технические характеристики
|
Наименование характеристик |
Значение |
|
Напряжение питания постоянного тока или переменного частоты 50 Гц |
170...250 В* |
|
Потребляемая мощность, не более |
3 ВА (Вт) |
|
Порог срабатывания реле при освещенности |
2...20 лк |
|
Коммутационная способность реле при U=245 В и активной нагрузке, не более |
|
|
до 5 А |
|
до 10 А |
|
Задержка отключения нагрузки |
5...7 секунд |
|
Масса, не более |
0,2 кг |
|
Рабочий диапазон температур |
-40...+55 ºС |
|
Габаритные размеры |
45х70х100 мм |
