Фотодиод УФД24М

Форма заявки
Наличие: в наличии есть
Артикул:
10422
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Гарантии

Фотодиод УФД24М – фоточувствительный элемент, применяемый в составе измерительной аппаратуры и детекторах инфракрасного излучения.  Данное изделие задействуют в качестве сенсора измерительных ИК-приборов и средств автоматики, в частности, лазерных гироскопов.

Преимущества

  • Двухэлементный кремниевый p-i-n-фотодиод;
  • высокое быстродействие;
  • герметичное исполнение;
  • металлостеклянный корпус с плоским стеклянным входным окном;
  • высокая механическая прочность.

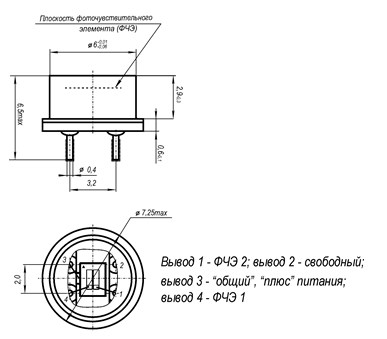

Рис.1 Схема габаритных размеров фотодиод UFD24M

Рис.1 Схема габаритных размеров фотодиод UFD24M

Технические характеристики

  • Размер ФЧЭ, ммхмм 0,4х1,1
  • Количество ФЧЭ, шт. 2
  • Межээлементный зазор (между ФЧЭ), мм 0,07
  • Режим включения фотодиодный
  • Темновой ток ФЧЭ ФД (Uсм = 10 В, to = 20 оС), нА, не более 5,0
  • Область спектральной чувствительности по уровню 10 % от максимума, мкм 0,38÷1,1
  • Токовая монохpоматическая чувствительность ФЧЭ ФД (Uсм = 10 В, l = 0,63 мкм), А/Вт, не менее 0,3
  • Разброс токовой монохpоматической чувствительности между ФЧЭ ФД (Uсм = 10 В, l = 0,63 мкм), %, не более 10,0
  • Коэффициент фотоэлектрической связи между ФЧЭ ФД (Uсм = 10 В, l = 0,63 мкм), %, не более 10,0
  • Емкость ФЧЭ ФД при Uсм = 10 В, пФ, не более 10,0
  • Постоянная времени ФЧЭ ФД (Uсм = 10 В, Rн = 200 Ом, λ = 0,.63 мкм), нс, не более 10,0

Условия эксплуатации

  • Диапазон рабочих темпеpатуp, С от минус 50 до 65
  • Относительная влажность воздуха, %, при температуре, С до 98 пpи 35

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
