Фотодатчик активный ФДА
* ориентировочная цена, требуется уточнение
Активные фотодатчики ФДА представляют собой устройства, которые используются в качестве систем контроля наличия пламени в горелке. Их устанавливают в отопительных системах, которые имеют в своей конструкции котлы с газовыми или жидкими горелками.
Датчики ФДА являются неотъемлемыми узлами автоматизированных систем контроля работы отопительного оборудования. Их использование позволяет исключить аварийные ситуации, связанные с утечкой газа или жидкости в случае пропадания пламени.
Комплект поставки ФДА
- фотодатчик ФДА
- монтажный фланец
- паспорт
- руководство по эксплуатации
Оптимальные условия эксплуатации
Работа ФДА-датчика допускается при температурах воздушной среды от +50С до +500С. Показатель относительной влажности должен составлять 80%. при Т=300С. В рабочей зоне исключается появление агрессивных испарений, способных повредить конструкцию.
Конструкционные особенности
Фотодатчик ФДА выполнен в форме цилиндра. С одной его стороны, внутри корпуса, установлен чувствительный фотоэлемент, а на противоположной – коммутационный фланец, используемый для крепления датчика в рабочей зоне.
При монтаже устройства ФДА в рабочем месте нужно обеспечить попадание светового потока от пламени горелки к чувствительному фотоэлементу. После установки датчика производят его подключение – один конец кабеля включается в разъем коммутационного фланца, а второй к исполнительной системе или механизму, который принимает аналоговые токовые сигналы.

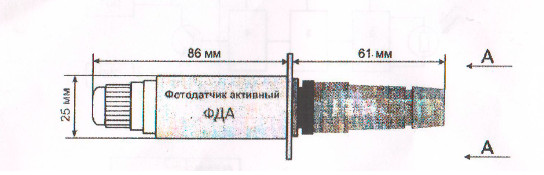

рис. 1 - ФДА с разьемом FQ14-3TK-7 (байонет)

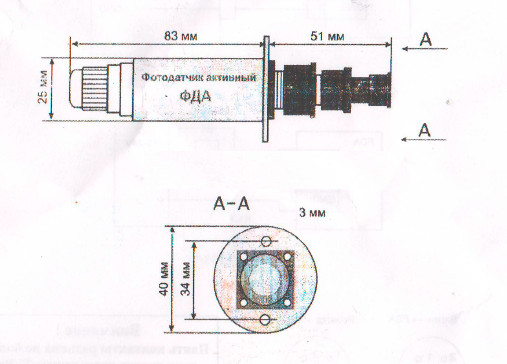

рис. 2 - ФДА с разьемом 2PM14
Функционирование
Роль чувствительного элемента в фоторезисторе ФДА выполняет фоторезистор, который реагирует на световое излучение от пламени. Сигнал с фоторезистора подается на усилитель, а далее на фильтр и на транзистор, который управляет работой переключающих контактов. Если пламя пропадает, то ключ датчика в виде транзистора с открытым коллектором выполнит переключение контактов. Это приведет к срабатыванию исполнительного механизма, который прекратит подачу газа или горючей жидкости в область горения.

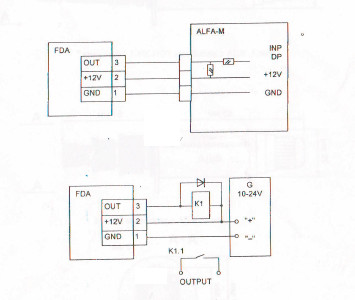

рис. 3 - Схема подключения ФДА для блока Альфа-М
Технические характеристики фоторезистора
Величина питающего напряжения: |
от 10 до 25 В |
Значение потребляемого тока: |
45 мА |
Ток, подающийся на ключ: |
не больше 0,1 А |
Вес устройства: |
200 грамм |
Средняя продолжительность эксплуатации: |
2 года |
