Фильтры пластинчатые используются для проведения предварительной фильтрации минеральных масел, смазочных жидкостей. С помощью данных фильтров с жидкостей удаляются механические примеси, а рабочий состав самой жидкости не изменяется.
Данные фильтры производятся в двух исполнениях: фильтры в корпусе и как встраиваемые устройства. Встраиваемые фильтры устанавливаются в корпусе оборудования и это позволяет избежать воздействия на них вибраций, а фильтры в корпусе размещаются снаружи, их преимуществом является защищенность от различных внешних факторов, но при этом они подвержены влиянию вибраций.
Технические характеристики
|
Обозначение |
Условный проход, мм |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Масса, кг |
|
Фильтр 16-125-1К (16-125-1М) |
10 |
К3/8" (М16х1,5) |
125 |
16 |
2,1 |
|
Фильтр 25-125-1К (25-125-1М) |
16 |
К1/2" (М22х1,5) |
25 |
2,15 |
|
|
Фильтр 40-125-1К (40-125-1М) |
16 |
К1/2" (М22х1,5) |
40 |
4,5 |
|
|
Фильтр 63-125-1К (63-125-1М) |
20 |
К3/4" (М27х2) |
63 |
5,12 |
|
|
Фильтр 10-80-1К (10-80-1М) |
10 |
К3/8" (М16х1,5) |
80 |
10 |
2,1 |
|
Фильтр 16-80-1К (16-80-1М) |
16 |
К1/2" (М22х1,5) |
16 |
2,1 |
|
|
Фильтр 25-80-1К (25-80-1М) |
16 |
К1/2" (М22х1,5) |
25 |
4,5 |
|
|
Фильтр 40-80-1К (40-80-1М) |
20 |
К3/4" (М27х2) |
40 |
5,12 |
|
|
Фильтр 16-125-2 |
10 |
Встраиваемое |
125 |
16 |
1,47 |
|
Фильтр 25-125-2 |
16 |
25 |
1,53 |
||
|
Фильтр 40-125-2 |
16 |
40 |
3,15 |
||
|
Фильтр 63-125-2 |
20 |
63 |
3,57 |
||
|
Фильтр 10-80-2 |
10 |
Встраиваемое |
80 |
10 |
1,47 |
|
Фильтр 16-80-2 |
16 |
16 |
1,53 |
||
|
Фильтр 25-80-2 |
16 |
25 |
3,15 |
||
|
Фильтр 40-80-2 |
20 |
40 |
3,57 |

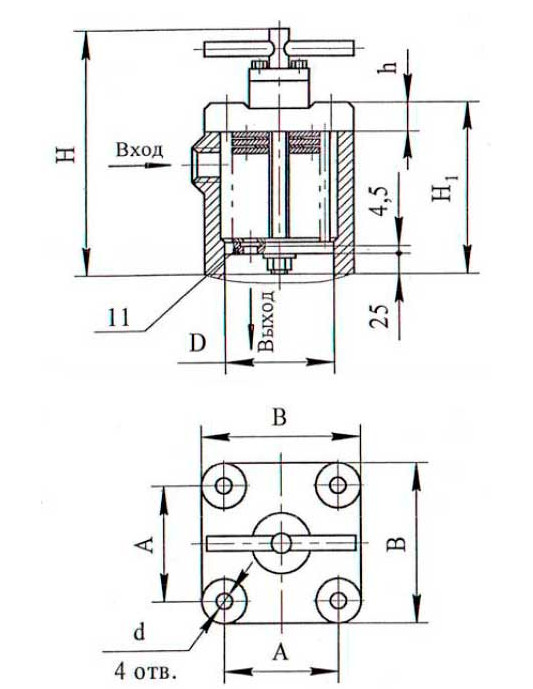

рис. 1 - Габаритные размеры щелевого фильтра
