Газовые фильтры ФГ предназначены для использования при необходимости очистки газа и/или воздуха от различных механических примесей. Используется обычно этот тип фильтров в газовых системах.

Конструкция фильтров

Фильтр включает в себя корпус, в котором находятся фильтрующие элементы. Эти элементы имеют конусоподобную форму и включают каркас и сетку для фильтров. Прикреплены фильтрующие элементы при помощи пружинного кольца. На лицевой панели корпуса находится стрелка, которая показывает направление потока газа, который проходит через фильтр.

Технические характеристики

Параметры	Значение
Параметры	ФГ-50	ФГ-100	ФГ-200
Диаметр условного прохода, DN мм	50	100	200
Рабочее давление, МПа	1,2
Пробное давление, МПа	1,8
Пропускная способность при рабочем давлении 1,2 МПа, м3/ч, не менее	15000	20000	50000
Допустимый перепад давления на фильтрующем элементе, Па (мм вод. ст.)	10000 (1000)
Степень фильтрации частиц, имеющих линейные размеры, превышающие 10 мкм, %, не менее	98
Соединение	Фланцевое ГОСТ 12820-80
Присоединительные размеры:
строительная длина, мм	650	850	950
высота до входного и выходного патрубков, мм	500	700	720
Габаритные размеры, мм, не более:	650х500х600	850х580х1310	950х710х1630
Вес, кг, не более	45	190	450

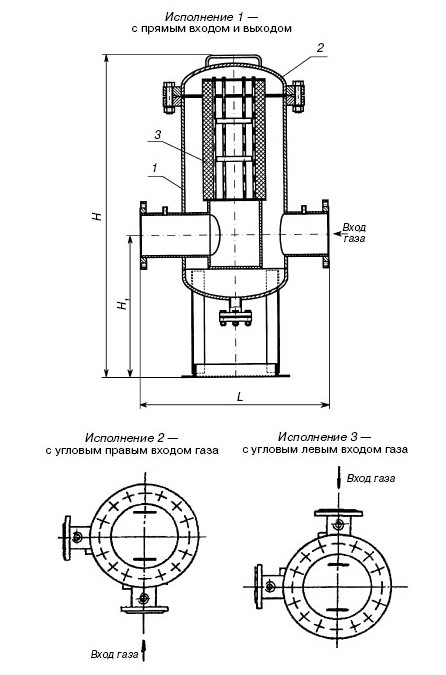

рис. 1 - Схемы ФГ-200

(с прямым входом и выходом газа угловым правым входом газа, с угловым левым входом газа)

Фильтр ФГ включает (рис. 1):

корпус;
крышку;
патрон с фильтрующим элементом.
